·             流量：8-800m3/h

·             揚程：12-60m

·             效率：45%-65%

·             泵重：100-1400kg

·             電機功率：2.2-55kw

·             汽蝕余量：2.0-6.0m

·             價格：0.31-3.17萬

產品概述

　　ZW型自吸式無堵塞排污泵是在反復研究國內外同類產品技術的基礎上成功開發的一種結構新穎的產品，該泵集自吸和無堵塞排污于一體,采用軸向回流的形式,并通過泵體.葉輪流道的獨特設計,即可象一般自吸清水泵那樣不需安裝底閥和灌引水,又可吸排含大顆粒固體和長纖維雜質纏解。排污泵廣泛應用于市政排污工程，河塘養殖糞便處理，沉淀廢礦雜質，輕工、造紙、食品、化工、制藥、電力、槳料和混合物等化工介質量想的雜質泵。

　ZW型自吸排污泵與國內同類產品相比，具有結構簡單，自吸性能好，(自吸高度可達5m)，排污能力強，高效節能，維修方便(完全可替代WQ、QW潛污泵)等特點，在排污泵系列產品中ZW型自吸排污泵屬國內首創。各項指標居國內**先，達到國際先進水平。具有廣闊的應用市場發展前景。

性能參數

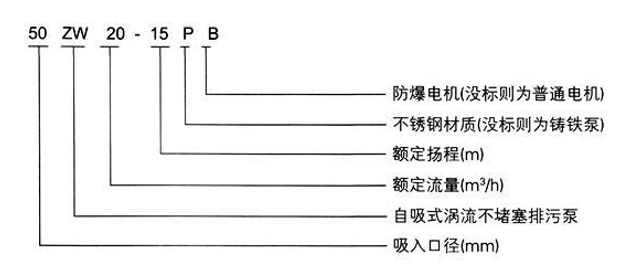

ZW型自吸式無堵塞排污泵適用及型號意義：

　　1、環境溫度≤50℃，介質溫度≤80℃特殊要求可達200℃

　　2、zw型無堵塞排污泵介質PH值鑄鐵材質為6--9級，不銹鋼為2-13。

　　3、zw型無堵塞排污泵介質重度不超過1240千克/m3.

　　4、ZW型自吸式排污泵自吸高度不能超過規定值4.5-5.5米，吸入管長度為≤10米。

　　5、ZW型自吸式排污泵通過能力懸浮顆粒直徑為泵口徑的60%,纖維長度為泵口徑的5倍。

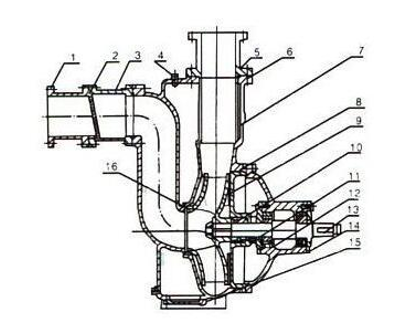

ZW型自吸式無堵塞排污泵結構圖及工作原理：

　1進口接管、2進口法蘭、3進口閥座、4加水閥門、5出口接管、6泵體、7氣液分離管、8后蓋、9葉輪、10機械密封、11擋水圈、12承座、13泵軸、14軸承蓋、15底蓋板、16螺栓。

　　ZW型自吸無堵塞排污泵主要由泵體, 葉輪、后蓋、機械密封、泵軸、軸承座、進口閥、氣液分離管、加水閥門、進、排接管等組成。泵的結構見圖。

　　ZW型自吸無堵塞排污泵的工作原理：泵體內設有儲液腔，并通過上方的回流孔和下方的循環孔與泵工作腔相通，構成泵的軸向加流外混式系統。泵停止工作后，泵內腔已儲有一定容積的液體。當泵起動時，有關當局內的儲液在葉輪的作用下，夾帶著空氣被向上拋出，液體通過氣液分離管的網格回流到工作腔，氣體被排出泵外，使泵內形成一定的真空度，達到自吸的作用。



ZW型自吸式無堵塞排污泵產品特點及用途：

　　1、ZW型無堵塞排污泵采用雙葉片葉輪結構，大大提高了污物的通過能力

　　2、ZW型無堵塞排污泵機械密封采用新型磨檫副，并長期處入油室內運行;

　　3、整體結構緊湊、體積小、燥聲小、節能效果顯著，檢修方便，方便用戶更換;

　　4、自動控制柜可以根據所需液化變化，自動控制泵的超動與停止，不需專人看管，使用極為方便;

　　5、可根據用戶需要配備安裝方式，它給安裝、維修到來極大的方便，人可不必此為而進入污水坑;

　　6、能夠在設計范圍內使用，而保證電機不會過載;

　　7、ZW型無堵塞排污泵配上戶外性電機，則無須建泵房，可直接安裝與戶外使用節省開支。

　　ZW型自吸無堵塞排污泵適用用于工廠商業嚴重污染廢水的排放、主宅區的污水排污站、城市污水處理廠派水系統、人防系統排水站、自來水廠的給水設備、醫院、賓館的污水排放、市政工程建筑工地、礦山配套附機、農村沼氣池、農田灌溉等行業，輸送帶顆粒的污水，污物，也可用于清水及帶弱腐蝕性介質。



無堵塞排污泵使用步驟：

　　1、使用前，應檢查泵的旋轉方向是否正確，轉動是否靈活。

　　2、擰開泵體上方的加液螺塞，加滿儲液，然后旋緊螺塞。以后開機不需再加注儲液。不應在泵儲液不足的情況下啟動運轉，否則泵不能正常工作，且易損壞機械密封。

　　3、開機時，應先開啟出口流量控制閥，以便于自吸過程中的氣體排出。起動后，再調節好出口流量控制閥的開度，使壓力表讀數指到規定區域(各種泵型壓力控制范圍表)，避免泵在規定區域的下限范圍內工作，以防因軸功率過大而引起電動機過載燒壞或因流量過大而使泵產生汽蝕，影響泵正常運轉，使泵強烈振動和發出噪聲。

　　4、運轉過程中，應經常檢查泵和電動機的溫升情況，如發現噪聲和其他不正常聲音時，應停機檢查，排除故障后方可再運行。

　　5、停機時，應先要關閉出口流量控制閥，然后再停機，以免因虹吸作用導致泵體內儲液量的不足。

　　6、定期進行加油、維護，如長期停止使用應將泵拆卸清洗上油，妥善保存。
