SAP型單級雙吸中開泵

流量： 72-10800m3/h
揚程： 15-280m
效率： 69%-90%
泵重： 110-25600kg

SAP型單級雙吸中開泵

流量： 3.7-1350m3/h
流量： 3.7-1350m3/h
流量： 3.7-1350m3/h
流量： 3.7-1350m3/h
流量： 3.7-1350m3/h
電機功率： 3.7-1120kw

在線詢價

7*24小時服務熱線

13526967179

產品優勢工作條件產品介紹型號意義技術參數 結構特點

產品分類

產品優勢

工作條件

產品介紹

　　?流量：72-10800m3/h

　　?揚程：15-280m

　　?效率：69%-90%

　　?泵重：110-25600kg

　　?電機功率：11-2240kw

　　?汽蝕余量：1.79-10.3m

　　SAP型單級雙吸中開泵系單級、雙吸水平中開式離心泵，適應于工廠、城市、礦山、電站、農田、水利工程等領域。用于輸送不含固體顆粒的清水或物理、化學性質類似于水的其它液體，被輸送的介質溫度為0℃～80℃，允許大進口壓力0.6MPa。性能參數

　　SAP型單級雙吸水平中開式離心泵參數范圍及型號說明：

　　流量Q 72~20000m3/h

　　揚程H 6.8~186m

　　型號：300SAP—90

　　300-吸入口徑為250mm

　　90-揚程

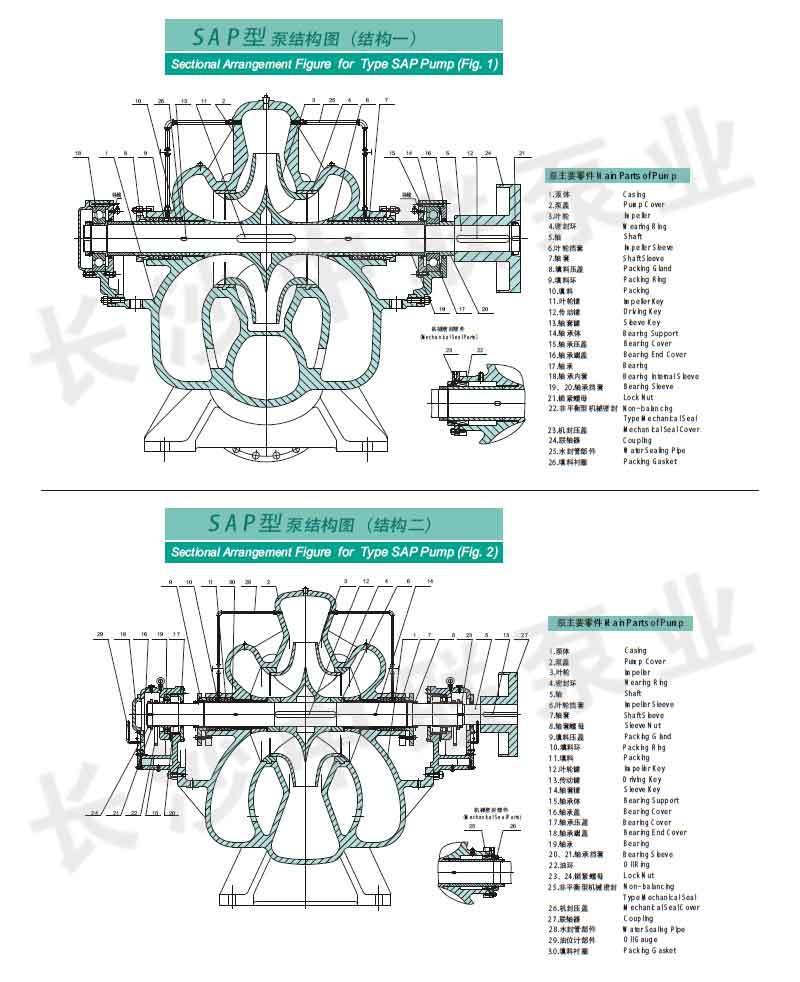

　　SAP型單級雙吸水平中開式離心泵結構型式：

　　sap型水平雙吸中開泵為臥式安裝，泵殼于軸心線水平分開，上部為泵蓋，下部為泵體，吸入口和吐出口均在泵軸線下方的泵體上，其中心線與軸線垂直，檢修時不需拆卸進水和出水管路，即可揭開泵蓋，取出轉子部件。除48SAP-30型泵為滑動軸承，其它型號泵軸承均采用滾動軸承，軸承端蓋密封采用骨架油封。軸封采用軟填料密封和機械密封。

　　旋轉方向：從電機端向泵看，為逆時針方向旋轉，即吸入口在左，吐出口在右。也可根據用戶要求將驅動端移到泵的另一端，此時，轉向和吸入、吐出口方向均與上述相反。

　　主要零件材質：泵的過流部件材質均為鑄鐵，如用戶需要，葉輪也可用鑄鋼和黃銅制造，但須在訂貨合同上注明。

　　SAP型單級雙吸水平中開式離心泵具體參數：

參數 型號	流量 Q		揚程 H	轉速 n	軸功率 Pa	配帶電動機		效率 η	必須汽蝕余量	葉輪名義直徑	進出口徑	泵重
	流量 Q		揚程 H	轉速 n	軸功率 Pa	功率	型號	效率 η	必須汽蝕余量	葉輪名義直徑	進出口徑	泵重
	m3/s	L/s	m	r/min	kw	kw	型號	%	m	mm	mm	kg
6SAP-6	126 180 216	35.0 50.0 60.0	104 97 87	2980	49 59.5 64.8	75	Y280S-2	73 80 79	3.0 3.8 5.3	270	150 100	160
6SAP-6A	119 170 204	33.1 47.2 56.6	91 84.5 76	2980	42 50 54.7	75	Y280S-2	70 78 77	3.0 3.7 4.7	256	150 100	160
6SAP-6J	72 90 108	20.0 25.0 30.0	25 22.5 20	1480	6.71 7.45 8.4	11	Y160M-4	73 74 70	2.6 2.7 2.9	270	150 100	160
6SAP-8	108 160 193	30.0 44.5 53.5	58 54 50	2980	24.4 29 31.2	37	Y200L2-2	70 81 84	2.9 3.8 4.4	205	150 100	120
6SAP-8A	108 144 174	30.0 40.0 48.3	46 44 39	2980	18 21.6 23	30	Y200L1-2	76 80 80	2.9 3.6 4.1	185	150 100	120
6SAP-8B	108 133 160	30.0 36.9 44.5	38 36 32	2980	15.5 17 18	22	Y180M-2	72 77 77	2.9 3.4 3.8	170	150 100	120
8SAP-7	216 280 336	60.0 77.8 87.2	99 95 87	2980	78.6 90.8 101	132	Y315M-2	74 80 79	4.0 4.7 6.0	272	200 125	255
8SAP-7A	210 262 314	58.4 72.8 87.2	87 83 74	2980	68.2 77 83.2	110	Y315S-2	73 77 76	4.0 4.5 5.7	255	200 125	255
8SAP-7B	196 247 300	54.4 68.6 83.4	76 73 63	2980	57 64.6 71.5	75	Y280S-2	72 76 72	4.0 4.2 5.4	240	200 125	255
8SAP-10	194 280 351	53.9 77.8 97.5	71 63 52	2980	52.1 59.3 65.4	75	Y280S-2	72 81 76	2.8 4.1 5.3	235	200 150	180
8SAP-10A	180 259 324	50.0 72.0 90.0	58 52 41	2980	40.6 46 50.2	55	Y250M-2	70 79 72	2.7 3.8 4.9	217	200 150	180
8SAP-10B	173 239 288	48.0 66.4 80.0	48 44 36	2980	32 36.7 38	45	Y225M-2	70 78 74	2.6 3.5 4.2	200	200 150	180
10SAP-6	432 540 720	120.0 150.0 200.0	96 94 89	1480	162.6 177.2 215.5	250	Y355M2-2	74 78 81	5.1 6.3 9.2	530	250 200	860

參數 型號	流量 Q		揚程 H	轉速 n	軸功率 Pa	配帶電動機		效率 η	必須汽蝕余量	葉輪名義直徑	進出口徑	泵重
	流量 Q		揚程 H	轉速 n	軸功率 Pa	功率	型號	效率 η	必須汽蝕余量	葉輪名義直徑	進出口徑	泵重
	m3/s	L/s	m	r/min	kw	kw	型號	%	m	mm	mm	kg
10SAP-6A	432 540 720	120.0 150.0 200.0	85.3 84 76	1480	129 154.5 186	220	Y355M1-4	77.6 80 80	5.1 6.3 9.2	500	250 200	860
10SAP-6B	432 540 720	120.0 150.0 200.0	76.4 74 67	1480	121 137.8 164	185	Y355M-4	74 79 80	5.1 6.3 9.2	470	250 200	860
10SAP-6J	400 500 600	111.1 138.9 166.7	42 39 35	980	58.7 65.6 72.5	90	Y315M-6	78 81 79	3.6 4.7 6.6	530	250 200	860
10SAP-6JA	300 400 500	83.3 111.1 138.9	36.9 36 33	980	39 49.6 56	75	Y315S-6	76.4 79 80	3.3 3.6 4.7	500	250 200	860
10SAP-6JB	300 400 500	83.3 111.1 138.9	33 32 28	980	34.7 44 48	55	Y280M-6	77.5 79 79	3.3 3.6 4.7	470	250 200	860
10SAP-6F	400 500 600	111.1 138.9 166.6	66.4 65.6 62.5	1480	95.2 113.1 131	160	Y315L1-4	76 79 78	4.6 5.7 7.5	445	250 200	860
12SAP-4	450 540 648	125.0 150.0 180.0	144 140 135	1480	245 271 301	355	Y400-4	72 76 79	2.3 2.7 3.2	634	300 250	1550
12SAP-10	610 790 900	169.4 219.4 250.0	59 54 47.8	1480	114 132 138	160	Y315L1-4	86 88 85	4.1 4.6 5.1	418	300 250	1070
14SAP-4	800 1000 1200	222.2 277.8 333.3	186 180 167	1480	544 613 696	710	Y450-4	74.5 80 78.5	3.4 3.5 4.3	724	350 250	2150
14SAP-10	900 1080 1260	250.0 300.0 350.0	70 68 64	1480	206.5 230 250	280	Y355-4	83 87 88	5.1 6.3 6.9	466	350 300	1250
14SAP-10A	900 1080 1260	250.0 300.0 350.0	60 58 54	1480	175 196 212	250	Y355-4	84 87 87	5.1 6.3 6.9	440	350 300	1250
14SAP-10B	900 1080 1260	250.0 300.0 350.0	51 48 44	1480	148 162 180	220	Y355M-4	84 87 87	5.1 6.3 6.9	425	350 300	1250
14SAP-10J	650 800 1000	180.6 222.2 277.8	30 28 24	980	62.5 70.2 77	90	Y315M-6	85 87 84	4.0 4.1 5.1	466	350 300	1250

參數 型號	流量 Q		揚程 H	轉速 n	軸功率 Pa	配帶電動機		效率 η	必須汽蝕余量	葉輪名義直徑	進出口徑	泵重
	流量 Q		揚程 H	轉速 n	軸功率 Pa	功率	型號	效率 η	必須汽蝕余量	葉輪名義直徑	進出口徑	泵重
	m3/s	L/s	m	r/min	kw	kw	型號	%	m	mm	mm	kg
14SAP-10JA	600 720 900	166.7 200.0 250.0	27 25 22	980	52.5 56 62.7	75	Y315S-6	84 87 86	4.0 4.0 4.1	440	350 300	1250
14SAP-10JB	600 720 900	166.7 200.0 250.0	23 21 18	980	44.2 47 52	75	Y315S-6	85 87 85	4.0 4.0 4.1	425	350 300	1250
14SAP-10F	450 547 684	125.0 151.9 190.0	15.6 14.5 12.7	742	22.8 25.1 27.5	37	Y280S-8	84. 86 85	5.8	440	350 300	1250
14SAP-20	870 1320 1550	241.7 366.7 430.6	33 26 21.5	1480	101.5 110 111	132	Y315M-4	77 85 81.5	5.8 7.8 10.1	340	350 300	1330
16SAP-9J	900 1080 1260	250.0 300.0 350.0	42 40 37	980	129 140 150	185	Y355M-6	80 84 85	4.6 4.9 5.2	535	400 350	1980
16SAP-9JA	900 1080 1260	250.0 300.0 350.0	37 35 32	980	111.9 122.5 130.7	160	Y315M-6	81 84 84	4.6 4.9 5.2	510	400 350	1980
16SAP-9JB	800 900 1080	222.2 250.0 300.0	33 32 30	980	89.8 94 102.6	132	Y315M-6	80 83 86	4..6 4.6 4.9	480	400 350	1980
16SAP-10	1120 1400 1680	311.1 388.9 466.7	91 86 77	1480	333 370 396	500	Y400-4	83.3 88.8 88.9	5.9 6.4 7.5	530	400 350	1980
16SAP-13	1100 1500 1650	305.6 416.7 458.3	58.5 50 46	1480	210 234 238	280	Y355-4	83.6 87.3 87	8.2	445	400 350	1350
20SAP-4	1500 2000 2730	416.7 555.6 758.3	171 165 140.6	980	949 1112 1449	1600	Y630-6	73.7 80.9 72.2	3.1 3.2 4.5	1050	500 400	6050
20SAP-5	1667 2000 2400	463.1 555.6 666.7	130.4 127.5 120.6	980	812.8 885.4 957.4	1120	Y500-6	72.8 78.14 82.3	4.0 4.8 6.0	955	500 350	3750
20SAP-6	1500 2160 2500	416.7 600.0 694.4	112 100 87.5	980	572 700 740	800	Y500-6	80 84 80.5	3.4 4.6 5.6	830	500 300	5700
20SAP-10	1500 2160 2500	416.7 600.0 694.4	65.5 60 55.5	980	339 400 434	500	Y450-6	79 88 87	6.6	690	500 400	4168

參數 型號	流量 Q		揚程 H	轉速 n	軸功率 Pa	配帶電動機		效率 η	必須汽蝕余量	葉輪名義直徑	進出口徑	泵重
	流量 Q		揚程 H	轉速 n	軸功率 Pa	功率	型號	效率 η	必須汽蝕余量	葉輪名義直徑	進出口徑	泵重
	m3/s	L/s	m	r/min	kw	kw	型號	%	m	mm	mm	kg
20SAP-14	1920 2160 2400	533.3 600.0 666.7	33 32 28	980	200.6 207 210	280	Y400-6	86 88 87	3.8 4.2 5.0	505	550 450	3740
20SAP-20	1620 1800 1980	450.0 500.0 550.0	38 37 35	1480	212 221 225	250	Y400-6	79 82 84	6.4 7.3 9.0	393	500 400	1660
20SAP-22	1368 1980 2304	380.0 550.0 640.0	26.2 21 17.5	980	122 133 137	160	Y355M-6	80 85 80	4.4 5.2 5.8	466	500 400	1660
20SAP-22A	1260 1800 2088	350.0 500.0 580.0	21 16 12.4	980	90 92 88	110	Y315S-6	80 85 80	4.3 4.9 5.4	425	500 400	1660
20SAP-22J	1080 1450 1800	300.0 402.8 500.0	16.3 14 10.7	742	61.4 65 66.8	75	Y315M-8	78 85 78.5	2.8 4.0 7.1	466	500 400	1660
20SAP-22JA	1080 1300 1627	300.0 361.1 451.9	10.3 9.5 6.8	742	37 39.6 39	55	Y315S-8	82 85 78	2.8 3.5 5.6	425	500 400	1660
20SAP-28	1585 2160 2340	440.0 600.0 650.0	16.4 13 12	980	86.2 87.7 87.3	110	Y315S-6	82 87 87.5	4.7	385	500 500	1660
24SAP-6	2880 3240 3960	800.0 900.0 1100	102 100 93	980	931 1003 1134	1250	Y560-6	86 88 86.5	6.2 6.4 7.2	820	600 400	5490
24SAP-10	2592 3420 3600	720.0 950.0 1000	78 71 69	980	649 727 730	900	Y500-6	85.5 89.5 89	5.6 9.1 10.1	716	600 500	4100
24SAP-10B	2338 3084 3248	649.4 856.7 902.2	63.5 57.8 56.2	980	472.8 545 558	630	Y450-6	85.5 89 89	4.6 7.3 8.2	655	600 500	4100
24SAP-10J	2160 2700 2970	600.0 750.0 825.0	43 39 36	742	290 322 334.6	400	Y450-8	87 89 87	5.6 5.9 8.2	716	600 500	4100
24SAP-14	2520 3200 3960	700.0 888.9 1100	54.5 50 42.7	980	460 513 549	630	Y450-6	81.5 85 84	5.3 6.6 11.2	624	600 450	4200
24SAP-18	2700 3240 3600	750.0 900.0 1000	33.5 32 26	980	292 317.5 298	400	Y400-6	84.5 89 85.5	6.1 7.4 9.7	550	600 500	3500

參數 型號	流量 Q		揚程 H	轉速 n	軸功率 Pa	配帶電動機		效率 η	必須汽蝕余量	葉輪名義直徑	進出口徑	泵重
	流量 Q		揚程 H	轉速 n	軸功率 Pa	功率	型號	效率 η	必須汽蝕余量	葉輪名義直徑	進出口徑	泵重
	m3/s	L/s	m	r/min	kw	kw	型號	%	m	mm	mm	kg
24SAP-18A	2520 3000 3165	700.0 833.3 879.2	25.5 23 19.2	980	206 23 19.2	250	Y355-6	85 89 84	6.0 6.4 8.1	490	600 500	3500
24SAP-18J	2070 2600 2720	575.0 722.2 755.6	18.8 17.5 16	742	126 134 141	160	Y355M-8	84 89 84	3.7 4.4 5.5	535	600 500	3500
24SAP-18JA	1908 2000 2520	530.0 555.6 700.0	14.7 13.5 11.2	742	85.6 86.5 88.3	110	Y315L2-8	84.5 85 87	3.2 3.7 4.4	490	600 500	3500
*24SAP-18D	2160 3140 3450	600.0 900.0 958.0	23.2 16 14.2	742	166.4 166 163.6	200	Y355M-8	82 85 81.6	4.7 5.1 5.5	539	600 500	3500
*24SAP-18F	1800 3000 3375	500.0 833.3 937.5	33.2 26.5 23.2	980	241.6 261.8 262.6	315	Y400-6	67.4 82.7 81.2	4.6 4.0 5.1	510	600 500	3500
24SAP-28	2412 3204 4356	670.0 890.0 1210	25.1 21 12.7	980	205 208 184	250	Y355-6	80 88 82	5.9 6.2 6.5	455	600 600	3200
26SAP-10	3217 4035 4190	894 1121 1164	145 130 127.3	1480	1537 1666 1687	2000	Y560-4	82.5 86.2 86.3	6.0 7.9 8.4	695	650 500	5500
28SAP-9J	2111 3600 4200	586 1000 1167	60.1 52 43.8	742	432 569 604	630	Y500-8	80 89.6 83	4.4 5.4 8.9	840	700 500	6800
28SAP-12	4300 5300 6000	1194 1472 1667	80.4 74 66.6	980	1095 1205 1248	1400	Y560-6	86 88.6 87.2	5.9 6.9 9.3	780	700 500	6450
28SAP-25	4000 5025 5500	1111 1396 1528	22.5 20 18	742	298 313 320	400	Y450-8	82 87 84	7.3 7.8 8.0	585	700 700	5000
32SAP-9	4680 6340 7200	1300 1761 2000	87.4 79 70	742	1303 1550 1605	1800	Y710-8	85.8 88 85.5	6.6 7.6 11.2	1025	800 600	8250
32SAP-10	6300 8280 9900	1750 2300 2750	73.5 67.5 57.5	742	1510 1720 1856	2240	Y710-8	83.5 88.5 83.5	5.9 7.0 8.5	990	800 600	8680
32SAP-10A	5940 7920 9540	1650 2200 2650	67.8 62.5 52.5	742	1321 1523 1643	1800	Y710-8	83 88.5 83	5.8 6.7 8.5	950	800 600	8680

參數 型號	流量 Q		揚程 H	轉速 n	軸功率 Pa	配帶電動機		效率 η	必須汽蝕余量	葉輪名義直徑	進出口徑	泵重
	流量 Q		揚程 H	轉速 n	軸功率 Pa	功率	型號	效率 η	必須汽蝕余量	葉輪名義直徑	進出口徑	泵重
	m3/s	L/s	m	r/min	kw	kw	型號	%	m	mm	mm	kg
32SAP-10B	5760 7200 8820	1600 2000 2450	59 53.5 46.5	742	1129 1213 1370	1600	Y630-8	82 86.5 81.5	5.7 6.3 7.5	885	800 600	8680
32SAP-10J	4860 6480 8100	1350 1800 2250	48.3 44.2 35.5	590	780 881 960	1120	Y630-10	82 88.5 81.5	3.7 4.2 5.3	990	800 600	8680
32SAP-10JA	4680 6300 7740	1300 1750 2150	44 40.5 33	590	684 785 848	1000	Y630-10	82 88.5 82	3.6 4.0 5.0	950	800 600	8680
32SAP-10JB	3960 5400 6480	1100 1500 1800	31.5 28.5 24	495	414 474 510	560	Y560-12	82 88.5 83	2.8 3.1 3.6	952	800 600	8680
32SAP-12	3960 5400 6300	1100 1500 1700	72.5 63 51	980	930.8 1018 1029	1120	Y560-6	84 91 85	5.0 6.2 7.9	740	800 800	5750
32SAP-12J	2880 3780 4680	800.0 1050.0 1300.0	41.3 37.5 30	742	383.3 419.6 450	500	Y5001-8	84.5 92 85	2.7 3.2 4.3	740	800 800	5750
32SAP-13	4500 5400 6600	1250 1500 1833	57 53 44	742	794 863 880	1000	Y560-8	88 90.4 90	3.5 4.6 6.2	870	800 600	6650
32SAP-19	4390 5400 5760	1219.4 1500 1600	33.3 29 26.3	742	470 474 485	560	Y500-8	84.6 90 85	6.3 8.2 10.3	708	800 600	5740
32SAP-19A	4170 5000 5470	1158.3 1388.9 1519.4	29.3 26 23.7	742	391.5 393.4 415	500	Y500-8	85 90 85	6.1 7.2 9.3	670	800 600	5740
32SAP-19B	3654 4700 5220	1015.0 1305.6 1450.0	23.7 20 17	742	276 284 282.6	355	Y450-8	85.5 90 85.5	6.0 6.3 8.2	616	800 600	5740
32SAP-19J	3456 4320 4615	960.0 1200.0 1282.0	21.6 18.6 17	590	231.5 243 254	280	Y450-10	87.8 90 84.1	3.5 5.0 6.4	708	800 600	5740
32SAP-19JA	3240 4000 4320	900.0 1111.1 1200.0	19.1 16.5 15.2	590	192.6 199.7 204.6	250	Y450-10	87.5 90 87.5	4.0 4.5 6.1	668	800 600	5740
32SAP-19JB	2880 3800 3960	800.0 1055.6 1100.0	15.8 13 11.8	590	146.6 151 147	200	Y450-10	84.5 89 86.5	3.9 4.0 4.4	610	800 600	5740

參數 型號	流量 Q		揚程 H	轉速 n	軸功率 Pa	配帶電動機		效率 η	必須汽蝕余量	葉輪名義直徑	進出口徑	泵重
	流量 Q		揚程 H	轉速 n	軸功率 Pa	功率	型號	效率 η	必須汽蝕余量	葉輪名義直徑	進出口徑	泵重
	m3/s	L/s	m	r/min	kw	kw	型號	%	m	mm	mm	kg
32SAP-19E	4320 5278 6034	1200.0 1466.0 1676.0	36.8 33.8 29.6	742	512 529 559	630	Y500-8	84.5 89 87	5.9 6.4 9.4	730	800 600	5740
32SAP-19F	3600 4680 6000	1000.0 1300.0 1667.0	27.3 23.2 14	742	320 332 301	400	Y450-8	83.7 89 76	5.8 8.3 11.5	630	800 600	5740
32SAP-25	4320 5400 6300	1200.0 1500.0 1750.0	25.2 22.3 17.4	742	352 367 364	400	Y450-8	84.2 89.3 82	5.1 5.9 6.8	620	800 600	6000
36SAP-13	6800 8000 9200	1888.9 2222.2 2555.6	39.5 36 30.5	495	861 891 900	1120	Y710-12	85 88 85	4.5 4.8 5.7	1068	900 700	17700
36SAP-28	7200 9180 10800	2000 2550 3000	32 27.5 22.5	742	760.5 781 769.5	900	Y560-8	82.5 88 86	11.0 10.2 11.4	715	900 900	12800
40SAP-11	7000 8600 11000	1944.4 2388.9 3055.6	48 45 37	495	1099 1221 1296	1600	Y800-12	83.6 86.4 85.6	3.7 4.3 6.0	1178	1000 800	13200
44SAP-14	8100 10800 12600	3250 3000 .3500	45.2 41 36.2	495	1187 1325 1404	1600	Y800-12	84 91 88.5	5.0 5.5 6.6	1120	1100 900	17800
44SAP-25	8100 11700 13140	2250.0 3250.0 3650.0	29.6 26.1 23.2	495	793.9 936 950.5	1120	Y710-12	82.3 88.9 87.4	6.1 6.2 6.9	1000	1100 900	16500
48SAP-30	17000 19000 20000	4722.2 5277.8 5555.6	21 18.4 16.5	1250	1080 1073 1045	1250	Y710-12	90 88.7 86	8.5 9.1 10.2	1010	1200 1200	24800

　　泵的裝配與拆卸

　　1、裝配轉子部件：對于填料泵，依次裝葉輪、軸套、軸套螺母、填料環、填料

　　填料壓蓋、擋水圈、軸承部件、并套上雙吸密封環，然后裝上聯軸器。對于機封泵，依次裝葉輪、軸套、機封擋套、機封動環、靜環，機封壓蓋，軸承部件，并套上雙吸密封環，然后裝上聯軸器。

　　2、分別檢查轉子部件上葉輪的密封部件外圓及軸套外圓的徑向跳動，不超過下表規定(毫米)

名義直徑	<50	50-120	125-250	250-500	500-800	800-1250
跳動量	0.03	0.04	0.05	0.06	0.08	0.1

　　3、將轉子部件和螺柱裝在泵體上，裝好軸承體壓蓋，用軸套螺母調整葉輪的軸向

　　位置到泵體流道的中間，加以固定。并將軸承體壓蓋由固定螺釘緊固。

　　4、放好中開面紙墊，蓋上泵蓋，打緊螺尾錐銷后，擰緊泵蓋螺母。對于填料泵，

　　不要將填料壓得太緊，填料過緊會使軸套發熱，同時能耗增多，也不要壓得太松，過松會使液體滲漏大，水泵效率降低。

　　裝配完成后用手轉動泵軸沒有擦碰現象，轉動比較輕滑均勻即可。拆卸可按上述裝配順序相反地進行。

　　泵的安裝注意事項

　　1.檢查水泵和電機應無損壞。

　　2.水泵的安裝高度，加上吸入管路的水力損失，及其速度能，不得大于樣本規定的允許吸上真空高度值。基礎尺寸應符合泵機組的安裝尺寸。

　　3.安裝順序

　　將水泵和電機套上地腳螺栓，戴上螺母、放在預留地腳螺栓孔的混凝土基礎上。

　　用調整楔形墊塊的方法，校正水平，并校好泵與電機軸的同軸度。然后將全部地腳螺栓孔灌滿混凝土。

　　(2)待混凝土干固后，再校正泵與電機軸的同軸度，在兩聯軸器外圓上校正，誤差不大于0.1mm。端機間隙沿圓周不均勻度允差0.3mm。緊固地腳螺母后，檢查校正精度，然后在電機與泵腳底部灌滿混凝土但楔形塊周圍必須留出空間

　　(3)在檢查電動機轉向與水泵的轉向相一致后、裝上聯軸器的聯接柱銷。

　　4、進出水管路應另設支架支撐，不得籍泵體支承。

　　5、水泵與管路之間的結合面，應保證良好的氣密性，尤其是進出水管路必須保證嚴格的不漏氣，并且在裝置上應無窩存空氣的可能。

　　6、如水泵安裝在進水水位以上時，為了灌水起動，應裝底閥也可采用抽真空引水的方法。

　　以上為不帶公共底座的泵機組的安裝方法和要求對于配帶公共底座的泵組安裝

　　參照上述方法進行。

　　7、水泵與出水管路之間，一般需裝閘閥和止回閥(揚程小于20米的可不用)，止回閥裝在閘閥后面。

　　泵的起動停止和運行

　　1起動與停止：

　　起動前：轉動泵的轉子，應該輕滑均勻。

　　(2)關閉出水閘閥,向泵內注水(如無底閥則用真空泵抽吸引水),要保證泵內充滿水，無空氣窩存。

　　(3)如果泵上安裝有真空表或壓力表，要關閉其與泵相連接的旋塞再起動電動機，待轉速正常后再打開，然后逐漸打開出水閘閥，如流量過大，可以適當?shù)仃P(guān)小閥閘進行調節，反之流量過小時，將閘閥開大。

　　(4)均勻地擰緊填料壓蓋上的壓緊螺母，使液體成滴狀漏出，同時注意填料腔處的溫升。

　　(5)當停止水泵運轉時，要先關閉真空表及壓力表的旋塞和出水管路上的閘閥，然后關閉電動機的電源，如所處環境的溫度較低時，則應將泵體下部的四方螺塞打開，去掉剩水，以免凍裂。

　　(6)長期停止使用時，應拆開水泵，將零件上的水擦干，在加工表面涂上防銹油保管好。

　　2運轉：

　　(1)水泵軸承高溫度不應超過750C。

　　(2)潤滑軸承用的鈣基黃油的數量以占軸承體空間的1/3 1/2為宜，并應定期更換。

　　(3)填料磨損時可適當壓緊填料壓蓋，若磨損過多應加以更換。機封一般不會磨損，壽命長達一年。

　　(4)定期檢查彈性聯軸器部件，注意電機軸承溫升。

　　(5)運轉過程中，如發現噪聲或其它不正常的聲音，應立即停機，檢查其原因，加以消除。

　　(6)不得任意提高水泵的轉速，但可以降低轉速使用。
