DM型礦用多級離心泵是一種臥式單吸多級離心泵，該類型的水泵是用于供輸送固體顆粒含量不大于1.5%的中性礦水(粒度小于0.5毫米)及類似的其他污水，被輸送介質的溫度不大于80℃，適用于鋼鐵廠、礦山排水、污水輸送等場合。

　　?流量：3.7-1350m3/h

　　?揚程：49-1800m

　　?價格：1.58-25.8萬

　　?效率：3-1120kw

　　?泵重：32%-84%

　　?電機功率：78-3750kg

　　?汽蝕余量：2.0-7.0m

    產品概述

　　DM型礦用多級離心泵概述：

　　DM型礦用多級離心泵是一種臥式單吸多級離心泵，該類型的水泵是用于供輸送固體顆粒含量不大于1.5%的中性礦水(粒度小于0.5毫米)及類似的其他污水，被輸送介質的溫度不大于80℃，適用于鋼鐵廠、礦山排水、污水輸送等場合

　　DM型礦用多級離心泵是采用國家推薦使用的高效節能產品的水力模型，經我廠不斷更新研發，具有效率高、性能范圍廣、運轉安全和平穩、噪音低、安裝維修方便、運行壽命長等優點，其技術水平處于國內好的地位，產品性能可靠。

　　DM型礦用多級離心泵參數范圍：

　　流量：3.7-1350m3/h

　　揚程：49-1800m

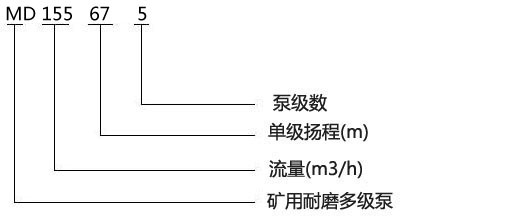

　　DM型礦用多級離心泵型號意義：

　　例：DM155-67X5；

　　DM—耐磨礦用多級離心泵；

　　155—設計點流量（m3/h）；

　　67—設計點泵的單級揚程；

　　5—泵的級數為5級。

    性能參數

　　氣動隔膜泵以壓縮空氣為動力，驅動腔體內的兩片柔性隔膜來輸送流體，無齒輪結構，工作不旋轉，容許輸送含有一定大小顆粒的流體，及其獨特的防爆性能，特別適用于煤礦行業的高瓦斯環境，尤其是掘進面排水、排污作業。英格索蘭ARO氣動隔膜泵現已通過中國煤礦安全認證。

　　提供能在危險環境中使用的產品。經典的PitBoss系列礦用泵采用特殊的放火花合金外殼。這些產品通過了全面認證，符合ATEX EX IⅡ2GDX等級，專為煤礦行業這種特殊易爆環境設計，也適用于存在危險氣體的生產或加工車間，為您的生產加筑一道堅固的安全防線。

　　1.改良的過流管路

　　■增強處理含固體物料的能力，

　　可通過大直徑25.4mm的雜質

　　2.方便手柄

　　■方便操作者搬動

　　3.可拆卸刪格式過濾篩

　　■阻止雜質顆粒進入泵體

　　■使用虹吸管時可將過濾篩卸下

　　4.整體底板

　　■可以在松軟的泥沙地形處穩定運行

　　■增強支架穩定性

　　5.單向排氣閥

　　■可以浸入水下使用

　　典型應用

　　■各類礦井下的排污，泥漿輸送■建筑工地現場輸送泥漿雜質

　　Pit Boss"性能描述

Pit Boss"性能描述

接口口徑	1-1/2"	2"	3"
型號	66M17O-1EB-C	66M270-1EB-C	66M320-1EB-C
大流量L/min	320.8	590.5	21.3
大工作壓力bar	8.3	8.3	8.3
大浮懸浮物直徑mm	12.7	19	25.4
流體接口	1.5'BSP 接口	2-BSP接口	3'BSP 接口
重量 Kg	25.19	33.63	53.67
干吸高度 m	5.8	8.3	5.4
噪?yún)鸬燃?jí)dB(A)	107	105.3	108.7

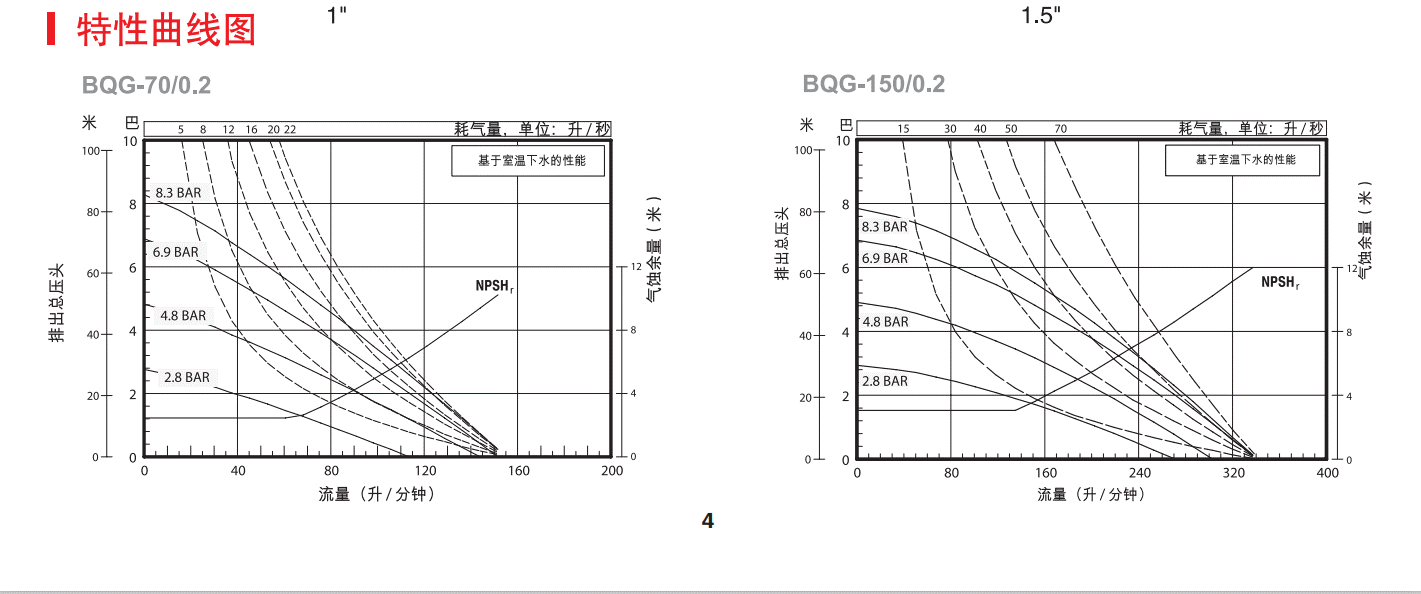

接口口徑	1"	1-1/2"
型號	BQG-70/0.2	BQG-150/0.2
大流量L/min	133(7.98)	340.7(20.44)
大工作壓力bar	8.3	8.3
大浮懸浮物直徑mm	3.2	6.4
大揚程m（出口壓力為6kg時）	60	60
進氣口尺寸	1/4-18N.P.T.F.-1	1/2-14N.P.T.F.-1
流體接口	1"BSP接口	1.5"BSP接口
重量 Kg	8.6	23.4
干吸高度 m	6.1	5.8
噪?yún)鸬燃?jí)dB(A)	64.5	77.7

　　ARO—智能自動排水系統

　　英格索蘭ARO智能自動排水系統利用行業好的氣動液位檢測原理，僅利用兩根氣管便能配合ARO礦用泵輕松將液位控制在所需

　　的范圍內，避免隔膜泵空打，顯著減少礦工井下巡檢時間，可有效地幫助客戶節省用氣量、降低成本。

　　目前，已經在使用英格索蘭ARO智能自動排水系統的客戶：

　　神華神東煤炭集團神華寧夏煤業集團內蒙古大雁礦業集團

　　大屯煤電集團山西潞安礦業集團山西西山煤電集團

　　經典應用

　　■各類礦井井下水倉液位的自動控制

　　可靠

　　■設計使用壽命高，適應井下的惡劣環境

　　高效

　　■避免隔膜泵空打，更節能

　　■自身耗氣量極低

　　安全

　　■全氣動結構，不含任何電氣元件

　　便捷

　　■重量?jī)H為4公斤（不含泵）

　　■可直接安裝于2"、3"礦用泵上

　　■可隨泵進行移動

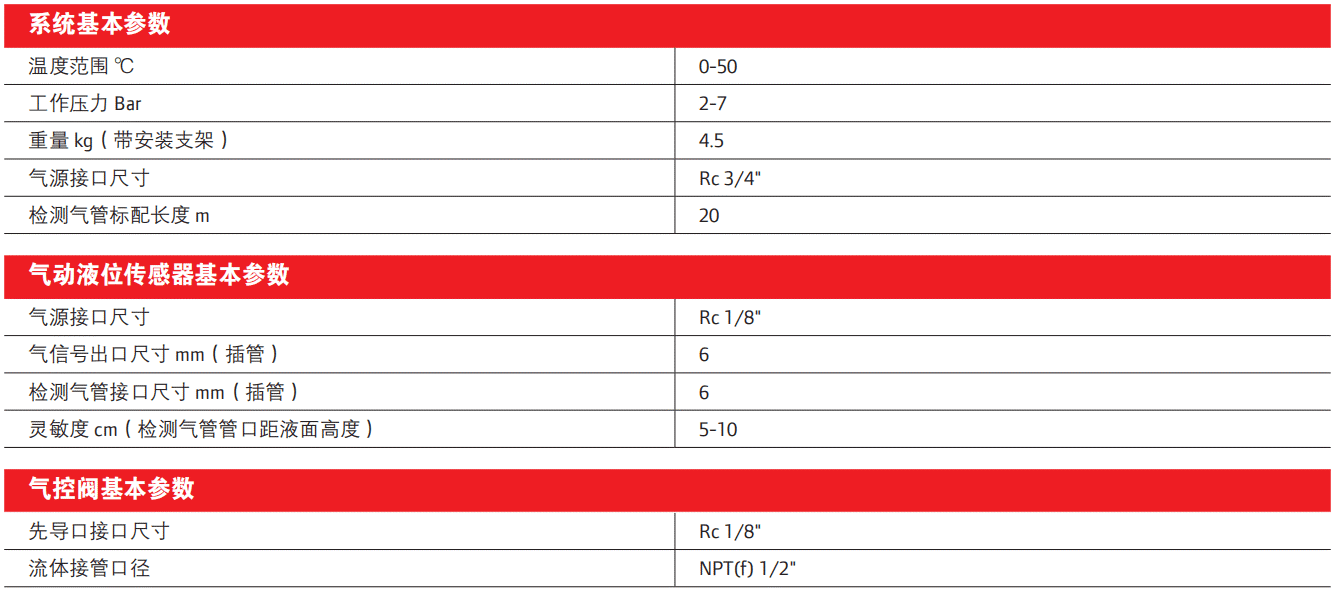

系統型號	適用礦用泵接口口徑	適用礦用泵型號	配置說明
SCD501BN08-V1B	2"	BQG-350/0.2	含泵體安裝支架
SCD501BN08-V1C	3"	BQG-450/0.2	含泵體安裝支架

*英格索蘭智能自動排水系統不含礦用泵

　　實現功能

　　■當水倉液位上升并超過高液位檢測管口時，啟動隔膜泵。

　　■當水倉液位降低并接近低液位檢測管口時，關閉隔膜泵。

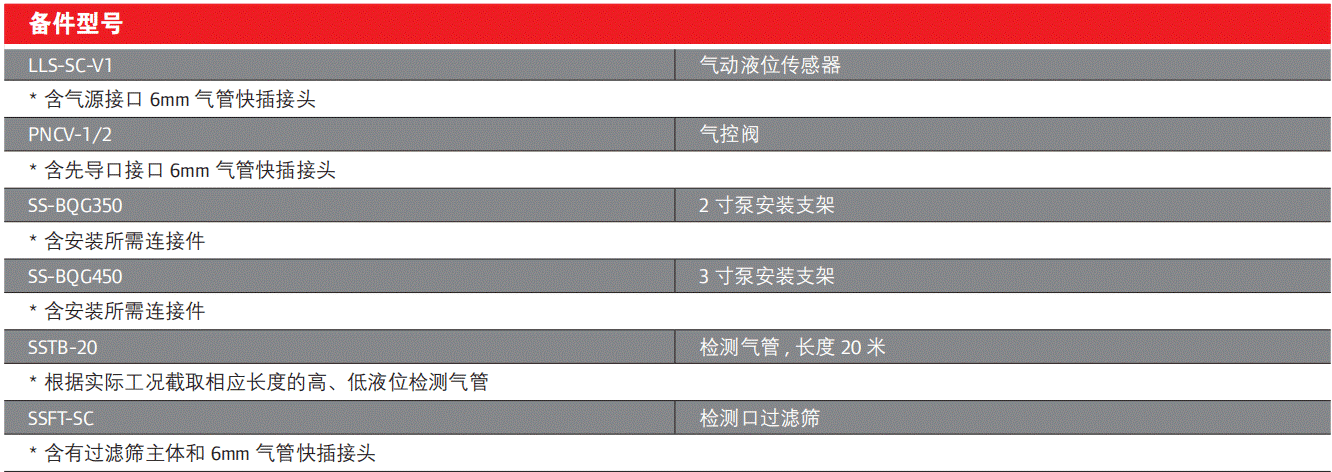

　　主要元件

　　氣動液位傳感器

　　■通過感應與檢測口相連的氣管中微小氣壓來判斷液位的狀態。

　　■靈敏度高，無需反復調節。氣控閥

　　■低啟動壓力，適應井下低氣壓工況。

　　■高動作壽命，強耐受性，適應井下惡劣工況和頻繁啟停的要求。檢測氣管

　　■只需將“高”、“低”兩個檢測氣管的管口固定在所需要的液位附近，便可輕松完成水位范圍的設定。

　　■安裝、拆卸靈活，所需安裝空間極小。

MD型礦用耐磨多級離心泵
序   號	MA   煤安證號	KA   礦安證號	型號規格
1	MBB140123	KBB140037	MD6-25×(2~12)
2	MBB140120	KBB140047	MD6-50×(2~12)
3	MBB140124	KBB140048	MD6-80×(3~12)
4	MBB140164	KBB140071	MD12-25×(2~12)
5	MBB140125	KBB140057	MD12-50×(2~12)
6	MBB140179	KBB140058	MD12-80×(3~12)
7	MBB140184	KBB140066	MD25-30×(2~10)
8	MBB140182	KBB140067	MD25-50×(2~12)
9	MBB140172	KBB140068	MD25-80×(3~12)
10	MBB140154	KBB140040	MD46-30×(2~10)
11	MBB140172	KBB140041	MD46-50×(2~12)
12	MBB140136	KBB140042	MD46-80×(3~12)
13	MBB140161	KBB140050	MD85-45×(2~10)
14	MBB140155	KBB140046	MD85-67×(2~10)
15	MBB140128	KBB140052	MD85-80×(3~12)
16	MBB140138	KBB140055	MD100-25×(2~10)
17	MBB140159	KBB140051	MD120-50×(2~12)
18	MBB140151	KBB140061	MD150-50×(2~12)
19	MBB140131	KBB140062	MD150-80×(3~12)
20	MBB140174	KBB140059	MD150-100×(3~12)
21	MBB140173	KBB140060	MD155-30×(2~10)
22	MBB140118	KBB140063	MD155-67×(2~10)
23	MBB140152	KBB140065	MD200-50×(2~12)
24	MBB140135	KBB140072	MD200-100×(3~10)
25	MBB140142	KBB140069	MD280-43×(2~10)
26	MBB140127	KBB140070	MD280-65×(2~10)
27	MBB140122	KBB140064	MD280-95×(4~10)
28	MBB140178	KBB140056	MD360-40×(2~10)
29	MBB140180	KBB140054	MD360-60×(4~10)
30	MBB140146	KBB140044	MD360-95×(4~10)
31	MBB140168	KBB140038	MD450-60×(2~10)
32	MBB140167	KBB140039	MD450-95×(4~10)
33	MBB140169	KBB140043	MD500-57×(2~10)
34	MBB140145	KBB140045	MD600-60×(2~10)
35	MBB140137	KBB140049	MD720-60×(2~10)
36	MBB140132	KBB140009	200MD43×(2~10)
