概述

CZ系列標準化工泵是臥式、單級、單吸離心泵；其尺寸和性能符合DIN24256/ISO2858標準。

CZ系列標準化工泵的性能范圍包括了IH系列標準化泵所有性能，其效率、氣蝕性能等指標均超過IH型泵，可與IH型泵進行單機互換。

用于輸送低溫或敢為液體、中性或有腐蝕性液體、清潔或含有固體顆粒物體。特別適用于化學和石油化學工業、煉油廠、造紙廠和紙漿業、制糧業。

ZA、ZAO石油化工流程泵,是分局AP1610和VDMA24297 (輕/中型)規范設計的。

本泵適用輸送清潔或含有顆料的液體,低溫或高溫的液體,中性或有腐蝕性的液體。主要用于糧油廠，石油化工學工業、煤加工工業和低溫工程；化學工業、造紙、紙漿業、制糖業和普通流程工業；供水業、海水淡化廠；供暖和空氣調節系統；發電廠；環境保護工程；船舶及海上工業等。

型號說明

CZ(ZA)500-200

CA(ZA)-標準化工泵(石油化工流程泵)

50—泵出口直徑50mm

200—葉輪名義直徑為200mm

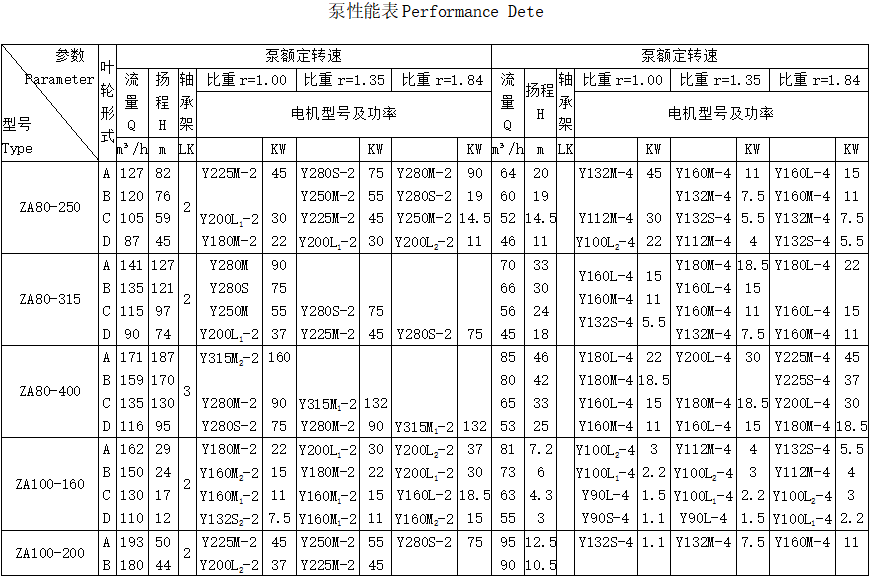

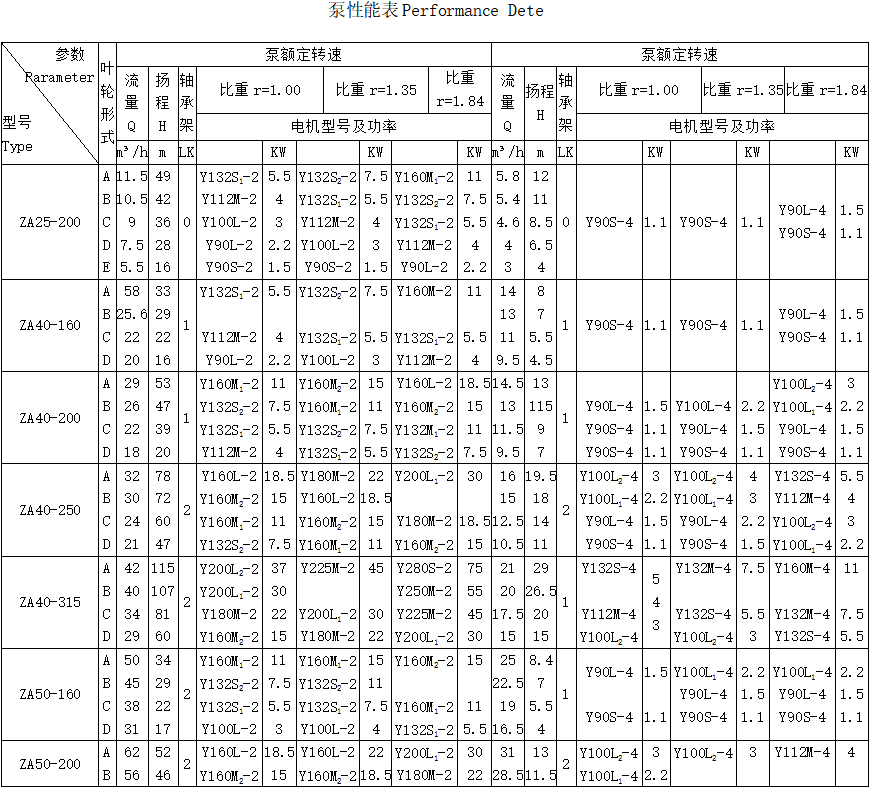

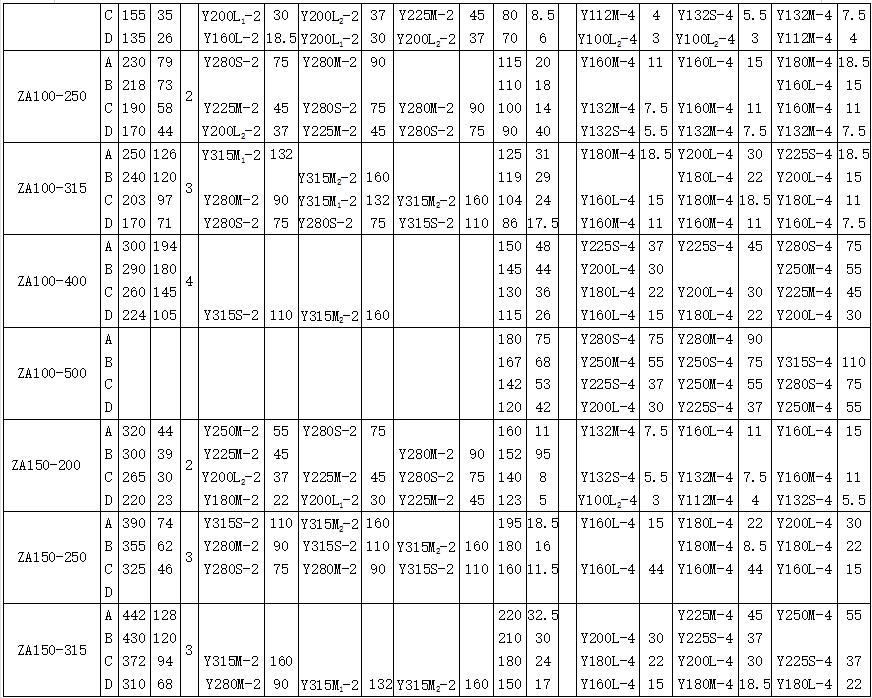

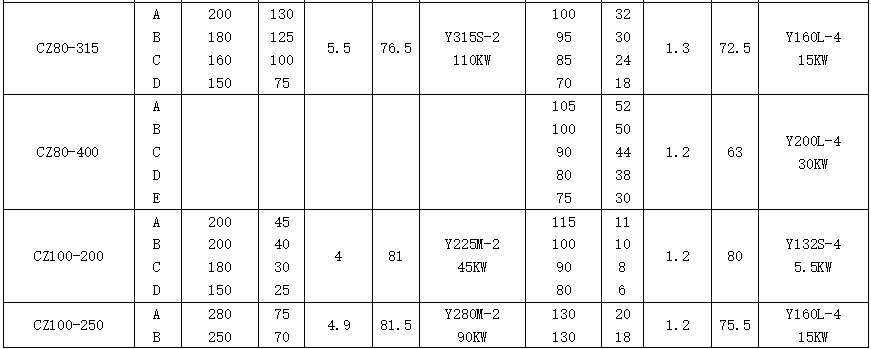

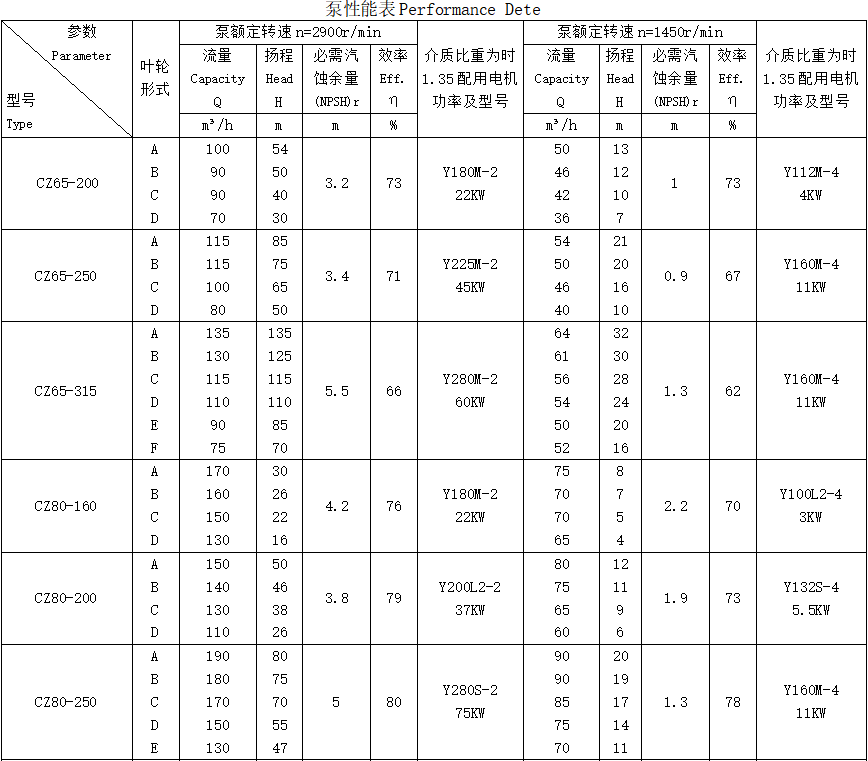

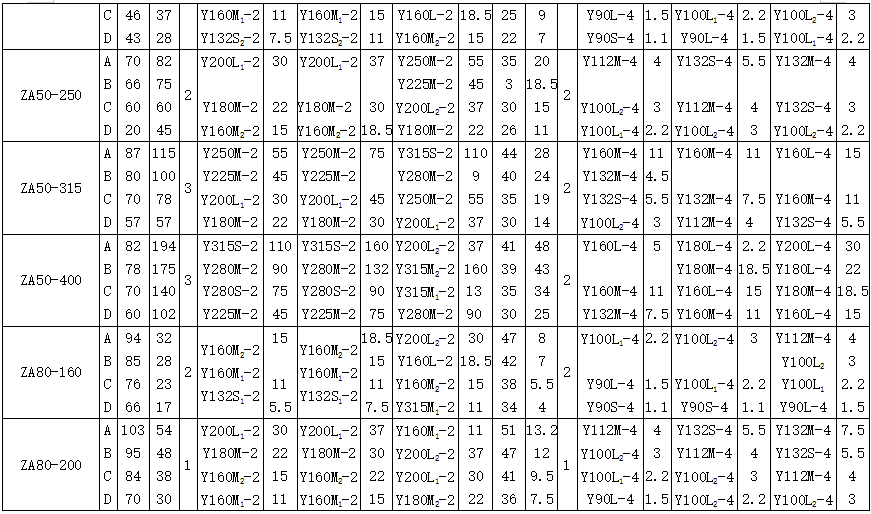

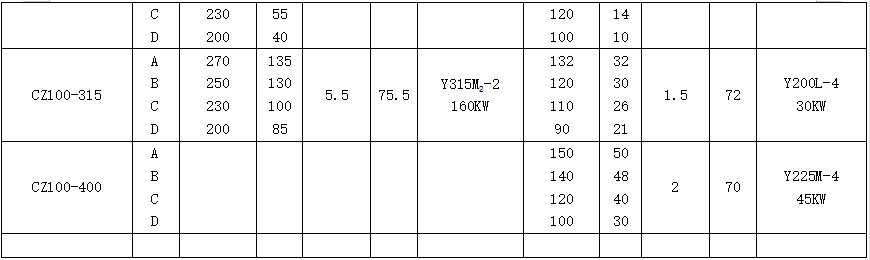

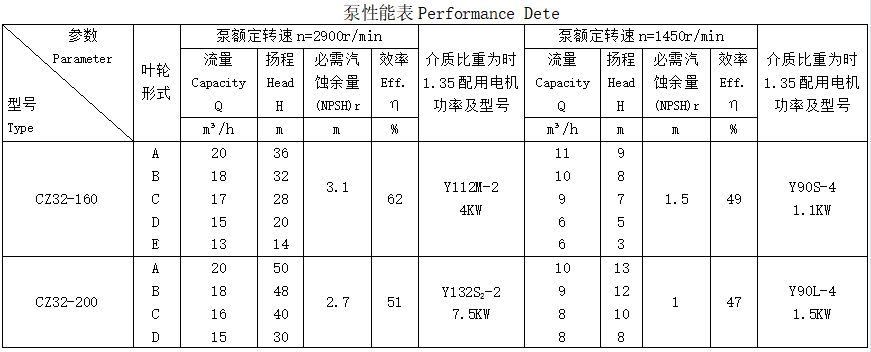

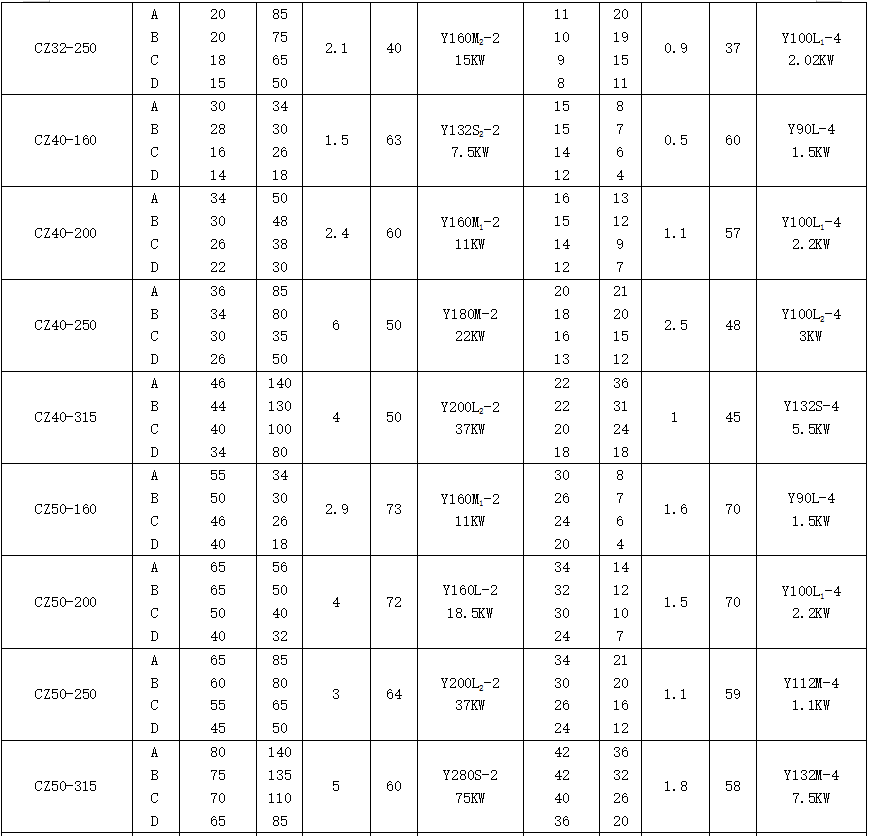

性能范圍

CZ系列                           ZA、ZAO系列

流量：Q=3.2~200m3/h              口徑：25~400mm

揚程：H=7~160m                   流量：Q=0~2600m3/h

工作壓力：P=2.5MPa               揚程：H=0~250m

工作溫度: T=-80℃~300℃          工作壓力：P=2.5MPa

                                 工作溫度: T=-20~180℃

                                 中心支撐：T=-20~450℃

作用于軸封處的壓力由付葉片或葉輪上的平衡孔平衡。軸封即可采用軟填料密封(可冷卻，也可不冷卻) ,也可采用各種結構的單、雙端面非平衡型機械密封。滾球軸承經久耐用,軸徑尺寸充裕，以保證運行平穩，部分規格的泵體設計成雙螺殼體，以平衡徑向力。軸承架，包括軸、葉輪、填料函等形成一個組合部件 ,使泵體在維修時不須從管道上拆下(如果采用加長聯軸器時，電機也不必拆下)。法蘭設計,采用PN16、PN25兩種(依據材料的差別)。而且，也可運用于ANS125磅/150磅/平方英寸。
