產品概述
QW系列潛水式高效無堵塞排污泵是我公司開發的新產品，是電機與水泵同軸一體潛入介質中工作的水利機械，該產品結構先進、過流通道寬闊、排污能力強。該型泵輸送介質溫度不高于50℃,PH=4~10,通過固體顆粒直徑為15-110mm,纖維長度為進口口徑的5倍;廣泛應用于市政工程建筑工程、廠礦企業排污及醫院、賓館、住宅區的污水排放。
該泵采用泵電一體,下泵式結構,大通道的葉輪流道設計;造型美觀、設計合理、性能優良、使用維護方便、運行工況寬、經久耐用、安全可靠。QW型泵在WQ泵基礎上,采用外帶冷卻水套,水泵自水冷卻,可以脫水運行。QW型高效潛水無堵塞排污泵適用范圍和使用條件
QW型無堵塞潛污泵適合于輸送含有沙石、煤渣、尾礦、纖維等雜物的液體，主要用于冶金、礦山、火力發電廠等企業和建筑工地、污水處理廠、污水處理池的污水清除及輸送，是傳統污水泵的理想替代產品。
使用條件：
1．介質溫度不超過50℃，密度為1.0-1.3kg/m³,PH值在5~9范圍內。
2． 無內自流循環冷卻系統的泵，電機部分露出液面不超過1/2。
3． 一般情況下，泵必須在使用揚程范圍內使用，保證電機不過載，如需在全揚程范圍內使用，應在訂貨時另行注明。
4． 在運行過程中電機電流不得超過電機的額定電流。
QW型高效潛水無堵塞排污泵結構特點
QW潛污泵主要由底座、泵體、葉輪及潛水電機等組成;采用了獨特的大通道葉輪結構,大大提高了通過污物的能力;采用內自流循環系統,利用介質冷卻電機部分,使用更加安全可靠,可根據用戶要求安裝定子繞組溫升保護、軸承溫升保護、油室漏水保護等,以提高電泵的安全性;采用特殊設計的潛水電機,絕緣等級為F級,能在惡劣的條件下安全工作;可采用雙導軌自動耦合安裝裝置,使機組的安裝維修方便、快捷。
泵體葉輪：精心選擇和匹配的泵體和葉輪,使流道通過性能好,效率高,功率曲線平坦,不易過載葉輪平衡精確,振動小,轉動平穩
電機：專門設計的潛水電機,IP68防護,F級絕緣允許溫升髙,而潛水冷卻效果好,實際溫升低,電機絕緣壽命更長。
電機冷卻：電機的發熱通過機殼散熱,介質至少淹沒電機定子機殼一半,才能可靠安全運行,帶水套電機允許脫水運行。
軸封：采用兩道獨立的機械密封與流體動力密封組合的密封方式(專利技術),安全無泄漏。電機軸封采用二至三道串聯的機械密封,形成多道可靠防線。一道在泵內介質中,有效地阻止水進入油室,另二道在油室中,防止油進入電機內。
傳動：自電機端看泵為順時針方向旋轉。
QW型系列潛污泵的安裝有移動式和固定式自動安裝兩種形式。在移動式安裝形式中,用泵底座支承,出口彎管直接與軟膠管連接,既簡單又方便,泵很容易移至不同工地使用。該形式僅限于75kw以下泵。在固定安裝形式中,泵與藕合裝置相連,藕合底座固定于泵坑底部泵可以在導軌中上下移動。當泵放下時,藕合裝置自動地與藕合底座藕合;而提升時,泵與藕合底座自動脫落。
油室：油室中充有合適的機械油,安裝有兩道機械密封,油室是防止介質從泵軸進入電機的一道屏障,阻止介質滲透入電杋,若第**道機封滲漏時,由油室緩沖介質不能直接進入電機。同時對兩個獨立機封摩擦面潤滑冷卻,使機封工作更可靠,此外還能帶走下軸承的發熱和電機一些熱量。
軸承：下部軸承組成電杋水泵軸的可靠支承,根據泵工作時產生的徑向、軸向力和脈動載荷的考慮,下部軸承可由一到三套不同軸承類型的軸承組成。確保機組平穩運轉和較長壽命
電纜及其密封：
A、電纜為耐污水的橡套軟電纜、電纜線芯界面按40℃環境溫度及電機滿載功率下長期可靠運行設計,若泵工作時,電機在非滿載功率下或在環境40℃以下運行,使用壽命更長。
B、電纜橡膠套與電機壓蓋間有密封壓緊裝置,防止介質從電纜與電杋蓋接口間滲入電機內腔。
C、電纜套與線芯間有橡膠硫化,能有效阻止介質從電纜護套進入電機。
電機外殼：機座、軸承座、機蓋等組成電機外殼,各零件連接配合有可靠的靜密封,每臺都經嚴格的水壓試驗檢査,以確保其水密性。
電泵內安全保護(客戶需要時)：
A、漏水探頭：安裝于油室內,當滲漏介質到油室內,達到一定比例時報岀報警信號
B、熱敏元件：安裝在電機定子繞組內,若電機長時超載,電機繞組溫度(或其他原因電機繞組發熱)
達到一定值時,發出報警信號
外部控制系統(用戶可自備)：
該泵可根據用戶有要求配備水位自動控制裝置,中間端子及全自動保護控制柜。配套專用電控柜能將泵內的各種信號進行處理,實現控制、保護、聲光報警等功能和單泵、多泵的多種自動化控制。
性能曲線和主要參數:性能曲線上曲線表示泵的推薦適用范圍。當泵的流量介質變化時,須注意使用時軸功率在電機額定功率范圍之內,當發現超載使用時,會發生電機燒毀事故。
性能參數
QW泵性能參數
型號/參數 | 流量(Q) | 揚程(H) | 轉速 | 配帶電動機 | 效率(N) | 出口口徑 | 泵重 |
m3/h | m | r/min | 功率kw | % | mm | kg | |
25QW8-22-1.1 | 8 | 22 | 2900 | 1.1 | 38 | 25 | 42 |
32QW12-15-1.1 | 12 | 15 | 2900 | 1.1 | 40 | 32 | 42 |
40QW15-15-1.5 | 15 | 15 | 2900 | 1.5 | 45 | 40 | 52 |
40QW15-30-2.2 | 15 | 30 | 2900 | 2.2 | 45 | 40 | 55 |
50QW20-7-0.75 | 20 | 7 | 2900 | 0.75 | 54 | 50 | 50 |
50QW10-10-0.75 | 10 | 10 | 2900 | 0.75 | 56 | 50 | 50 |
50QW25-10-1.5 | 25 | 10 | 2900 | 1.5 | 56 | 50 | 60 |
50QW20-15-1.5 | 20 | 15 | 2900 | 1.5 | 55 | 50 | 55 |
50QW27-15-2.2 | 27 | 15 | 2900 | 2.2 | 56 | 50 | 60 |
50QW15-25-2.2 | 15 | 25 | 2900 | 2.2 | 56 | 50 | 60 |
50QW18-30-3 | 18 | 30 | 2900 | 3 | 56 | 50 | 70 |
50QW24-20-4.0 | 24 | 20 | 2900 | 4 | 58 | 50 | 85 |
50QW25-32-5.5 | 25 | 32 | 2900 | 5.5 | 60 | 50 | 100 |
50QW30-30-7.5 | 30 | 30 | 2900 | 7.5 | 53 | 50 | 110 |
50QW20-40-7.5 | 20 | 40 | 2900 | 7.5 | 56 | 50 | 110 |
65QW42-9-2.2 | 42 | 9 | 2900 | 2.2 | 55 | 65 | 60 |
65QW25-15-2.2 | 25 | 15 | 2900 | 2.2 | 52 | 65 | 60 |
65QW37-13-3.0 | 37 | 13 | 2900 | 3 | 55 | 65 | 70 |
65QW25-30-4.0 | 25 | 30 | 2900 | 4 | 58 | 65 | 85 |
65QW40-30-7.5 | 40 | 30 | 2900 | 7.5 | 58 | 65 | 110 |
65QW30-40-7.5 | 30 | 40 | 2900 | 7.5 | 56 | 65 | 110 |
65QW35-50-11 | 35 | 50 | 2900 | 11 | 60 | 65 | 200 |
65QW35-60-15 | 35 | 60 | 2900 | 15 | 63 | 65 | 230 |
80QW40-7-2.2 | 40 | 7 | 1450 | 2.2 | 52 | 80 | 75 |
80QW30-8-2.2 | 30 | 8 | 1450 | 2.2 | 45 | 80 | 75 |
80QW50-10-3 | 50 | 10 | 2900 | 3 | 58 | 80 | 85 |
80QW43-13-3 | 43 | 13 | 2900 | 3 | 50 | 80 | 85 |
80QW60-13-4 | 60 | 13 | 2900 | 4 | 65 | 80 | 90 |
80QW40-15-4 | 40 | 15 | 2900 | 4 | 57 | 80 | 90 |
80QW80-15-7.5 | 80 | 15 | 2900 | 7.5 | 71 | 80 | 135 |
80QW65-25-7.5 | 65 | 25 | 2900 | 7.5 | 56 | 80 | 135 |
100QW100-7-4 | 100 | 7 | 1450 | 4 | 72.5 | 100 | 130 |
100QW80-10-4 | 80 | 10 | 1450 | 4 | 62 | 100 | 130 |
100QW110-10-5.5 | 110 | 10 | 1450 | 5.5 | 66 | 100 | 155 |
100QW65-15-5.5 | 65 | 15 | 1450 | 5.5 | 59 | 100 | 150 |
100QW100-15-7.5 | 100 | 15 | 1450 | 7.5 | 67 | 100 | 170 |
100QW85-20-7.5 | 85 | 20 | 1450 | 7.5 | 68 | 100 | 170 |
100QW50-22-7.5 | 50 | 22 | 1450 | 7.5 | 63 | 100 | 170 |
100QW100-25-11 | 100 | 25 | 1450 | 11 | 66 | 100 | 270 |
100QW70-22-11 | 70 | 22 | 1450 | 11 | 59 | 100 | 270 |
100QW50-35-11 | 50 | 35 | 1450 | 11 | 67 | 100 | 270 |
100QW87-28-15 | 87 | 28 | 1450 | 15 | 68 | 100 | 300 |
100QW100-30-15 | 100 | 30 | 1450 | 15 | 63 | 100 | 300 |
100QW100-35-18.5 | 100 | 35 | 1450 | 18.5 | 65 | 100 | 300 |
125QW130-15-11 | 130 | 15 | 1450 | 11 | 62 | 125 | 320 |
125QW130-20-15 | 130 | 20 | 1450 | 15 | 63 | 125 | 330 |
150QW140-7-5.5 | 140 | 7 | 1450 | 5.5 | 72 | 150 | 180 |
150QW120-10-5.5 | 120 | 10 | 1450 | 5.5 | 70 | 150 | 180 |
150QW210-7-7.5 | 210 | 7 | 1450 | 7.5 | 75 | 150 | 190 |
150QW145-9-7.5 | 145 | 9 | 1450 | 7.5 | 63 | 150 | 190 |
150QW110-15-7.5 | 110 | 15 | 1450 | 7.5 | 72 | 150 | 190 |
150QW200-10-15 | 200 | 10 | 1450 | 15 | 64 | 150 | 300 |
150QW180-15-15 | 180 | 15 | 1450 | 15 | 65 | 150 | 300 |
150QW140-18-15 | 140 | 18 | 1450 | 15 | 65 | 150 | 300 |
150QW200-14-18.5 | 200 | 14 | 1450 | 18.5 | 68 | 150 | 400 |
150QW180-20-18.5 | 180 | 20 | 1450 | 18.5 | 68 | 150 | 400 |
150QW150-25-18.5 | 150 | 25 | 1450 | 18.5 | 68 | 150 | 400 |
150QW200-22-22 | 200 | 22 | 1450 | 22 | 73 | 150 | 430 |
150QW180-25-22 | 180 | 25 | 1450 | 22 | 76 | 150 | 430 |
150QW130-30-22 | 130 | 30 | 1450 | 22 | 75 | 150 | 430 |
150QW250-22-30 | 250 | 22 | 1450 | 30 | 73 | 150 | 500 |
150QW180-30-30 | 180 | 30 | 1450 | 30 | 73 | 150 | 500 |
150QW200-30-37 | 200 | 30 | 1450 | 37 | 70 | 150 | 600 |
150W0150-35-37 | 150 | 35 | 1450 | 37 | 63 | 150 | 600 |
150QW160-45-37 | 160 | 45 | 1450 | 37 | 65 | 150 | 650 |
200QW360-6-11 | 360 | 6 | 1450 | 11 | 72 | 200 | 450 |
200QW300-7-11 | 300 | 7 | 1450 | 11 | 73 | 200 | 450 |
200QW400-7-15 | 400 | 7 | 1450 | 15 | 78 | 200 | 480 |
200QW250-11-15 | 250 | 11 | 1450 | 15 | 74 | 200 | 480 |
200QW300-10-18.5 | 300 | 10 | 1450 | 18.5 | 72 | 200 | 480 |
200QW250-15-18.5 | 250 | 15 | 1450 | 18.5 | 72 | 200 | 480 |
200QW400-10-22 | 400 | 10 | 1450 | 22 | 76 | 200 | 500 |
200QW310-13-22 | 310 | 13 | 1450 | 22 | 62 | 200 | 500 |
200QW300-15-22 | 300 | 15 | 1450 | 22 | 73 | 200 | 500 |
200QW400-13-30 | 400 | 13 | 1450 | 30 | 73 | 200 | 650 |
200QW360-15-30 | 360 | 15 | 1450 | 30 | 75 | 200 | 650 |
200QW250-22-30 | 250 | 22 | 1450 | 30 | 71 | 200 | 680 |
200QW350-25-37 | 350 | 25 | 1450 | 37 | 75 | 200 | 800 |
200QW400-25-45 | 400 | 25 | 1450 | 45 | 75 | 200 | 920 |
200QW380-28-45 | 380 | 28 | 1450 | 45 | 70 | 200 | 920 |
200QW250-35-45 | 250 | 35 | 1450 | 45 | 69 | 200 | 920 |
200QW400-30-55 | 400 | 30 | 1450 | 55 | 70 | 200 | 1000 |
200QW250-40-55 | 250 | 40 | 1450 | 55 | 69 | 200 | 1000 |
200QW350-40-75 | 350 | 40 | 1450 | 75 | 68 | 200 | 1050 |
250QW600-9-30 | 600 | 9 | 980 | 30 | 74 | 250 | 850 |
250QW500-10-30 | 500 | 10 | 980 | 30 | 71 | 250 | 850 |
250QW700-10-37 | 700 | 10 | 1450 | 37 | 81 | 250 | 850 |
250QW600-12-37 | 600 | 12 | 1450 | 37 | 78 | 250 | 850 |
250QW600-15-45 | 600 | 15 | 1450 | 45 | 75 | 250 | 950 |
250QW600-20-55 | 600 | 20 | 1450 | 55 | 73 | 250 | 1300 |
250QW700-20-75 | 700 | 20 | 1450 | 75 | 78 | 250 | 1500 |
250QW600-25-75 | 600 | 25 | 1450 | 75 | 73 | 250 | 1500 |
250QW600-30-90 | 600 | 30 | 1450 | 90 | 72 | 250 | 1600 |
300QW900-8-37 | 900 | 8 | 980 | 37 | 81 | 300 | 1380 |
300QW800-12-45 | 800 | 12 | 980 | 45 | 76 | 300 | 1500 |
300QW500-15-45 | 500 | 15 | 980 | 45 | 70 | 300 | 1500 |
300QW800-15-55 | 800 | 15 | 980 | 55 | 73 | 300 | 1550 |
300QW600-20-55 | 600 | 20 | 980 | 55 | 75 | 300 | 1550 |
300QW800-20-75 | 800 | 20 | 980 | 75 | 78 | 300 | 1600 |
300WQ1100-14-75 | 1100 | 14 | 1460 | 75 | 78 | 300 | 1700 |
300QW950-10-45 | 950 | 10 | 980 | 45 | 83 | 300 | 1700 |
300QW950-17-90 | 950 | 17 | 1460 | 90 | 71 | 300 | 1700 |
300QW950-20-90 | 950 | 20 | 980 | 90 | 80 | 300 | 1700 |
300QW1000-25-110 | 1000 | 25 | 1450 | 110 | 82 | 300 | 2000 |
300QW800-32-110 | 800 | 32 | 1450 | 110 | 76 | 300 | 2000 |
300QW800-36-132 | 800 | 36 | 1450 | 132 | 76 | 300 | 2000 |
350QW1200-8-45 | 1200 | 8 | 980 | 45 | 84 | 350 | 1350 |
350QW1100-10-55 | 1100 | 10 | 980 | 55 | 84 | 350 | 1380 |
350QW1300-12-75 | 1300 | 12 | 980 | 75 | 83 | 350 | 1450 |
350QW1500-10-75 | 1500 | 10 | 1460 | 75 | 79 | 350 | 2000 |
350QW1500-15-90 | 1500 | 15 | 980 | 90 | 82 | 350 | 2000 |
350QW1200-18-90 | 1200 | 18 | 980 | 90 | 83 | 350 | 2000 |
350QW1100-28-132 | 1100 | 28 | 980 | 132 | 83 | 350 | 2520 |
350QW1000-36-160 | 1000 | 36 | 740 | 160 | 78.5 | 350 | 2880 |
400QW1760-7.5-55 | 1760 | 7.5 | 580 | 55 | 82.3 | 400 | 2000 |
400QW1300-10-55 | 1300 | 10 | 580 | 55 | 82 | 400 | 2000 |
400QW2600-6-75 | 2600 | 6 | 740 | 75 | 78 | 400 | 1750 |
400QW1500-10-75 | 1500 | 10 | 980 | 75 | 82.1 | 400 | 1750 |
400QW2200-9-110 | 2200 | 9 | 980 | 110 | 80 | 400 | 2100 |
400QW2000-15-132 | 2000 | 15 | 740 | 132 | 85.5 | 400 | 2520 |
400QW1600-20-132 | 1600 | 20 | 740 | 132 | 82 | 400 | 2520 |
400QW1700-22-160 | 1700 | 22 | 980 | 160 | 82 | 400 | 2880 |
400QW1500-23-160 | 1500 | 23 | 980 | 160 | 83.5 | 400 | 2880 |
400QW2000-22-200 | 2000 | 22 | 980 | 200 | 82 | 400 | 3150 |
400QW1700-30-200 | 1700 | 30 | 980 | 200 | 83.5 | 400 | 3150 |
400QW1800-32-250 | 1800 | 32 | 740 | 250 | 82 | 400 | 3250 |
400QW2000-30-280 | 2000 | 30 | 740 | 280 | 82.5 | 400 | 3250 |
500QW2500-10-110 | 2500 | 10 | 740 | 110 | 82 | 500 | 2100 |
500QW2000-15-110 | 2000 | 15 | 740 | 110 | 83 | 500 | 2100 |
500QW2800-10-132 | 2800 | 10 | 740 | 132 | 82 | 500 | 2250 |
500QW3600-10-160 | 3600 | 10 | 740 | 160 | 83 | 500 | 2280 |
500QW2600-15-160 | 2600 | 15 | 740 | 160 | 83 | 500 | 2280 |
500QW2000-20-160 | 2000 | 20 | 740 | 160 | 82 | 500 | 2280 |
500QW3000-15-200 | 3000 | 15 | 740 | 200 | 82 | 500 | 2280 |
500QW2500-20-200 | 2500 | 20 | 740 | 200 | 78 | 500 | 2280 |
500QW2800-18-220 | 2800 | 18 | 740 | 220 | 83 | 500 | 2350 |
500QW2400-22-220 | 2400 | 22 | 740 | 220 | 84 | 500 | 2350 |
500QW4000-15-250 | 4000 | 15 | 980 | 250 | 84 | 500 | 2650 |
500QW2600-24-250 | 2600 | 24 | 980 | 250 | 82 | 500 | 2650 |
550QW3000-12-160 | 3000 | 12 | 740 | 160 | 85 | 550 | 2380 |
550QW4200-10-185 | 4200 | 10 | 740 | 185 | 82 | 550 | 2380 |
550QW3000-16-220 | 3000 | 16 | 740 | 200 | 85 | 550 | 2500 |
550QW5000-10-220 | 5000 | 10 | 740 | 220 | 84 | 550 | 2500 |
600QW3500-12-185 | 3500 | 12 | 740 | 185 | 85 | 600 | 2580 |
600QW5500-10-250 | 5500 | 10 | 740 | 250 | 83 | 600 | 2580 |
600QW3750-17-250 | 3750 | 17 | 740 | 250 | 85 | 600 | 2580 |
600QW6000-10-280 | 6000 | 10 | 740 | 280 | 84 | 600 | 2600 |
700QW9000-6-250 | 9000 | 6 | 740 | 250 | 82 | 700 | 2800 |
700QW10000-6-280 | 10000 | 6 | 740 | 280 | 83 | 700 | 2800 |

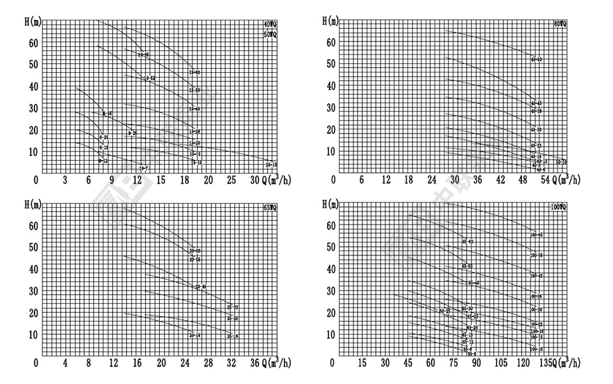

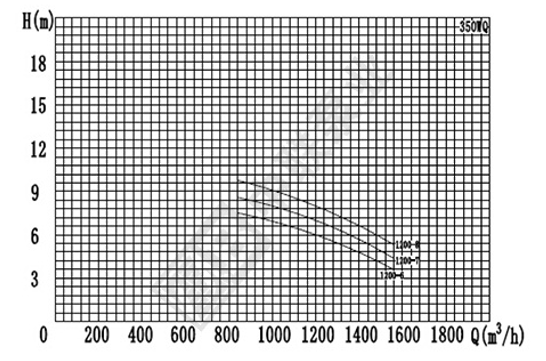

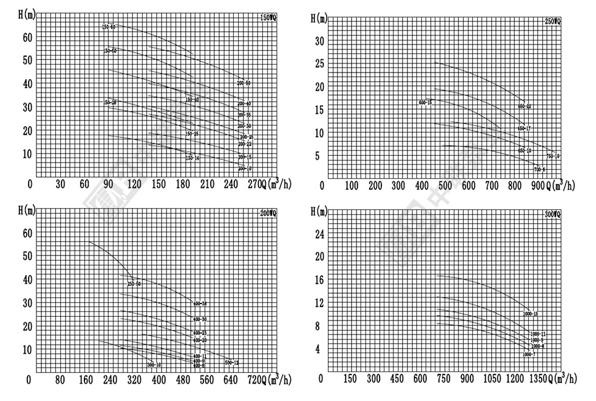

QW型高效潛水無堵塞排污泵性能曲線圖
