概述

AY型離心油泵供輸送不含固體顆料的石油、液化油氣等介質，特別是輸送高溫、高壓、易燃或有毒的液體 。適合于石油精制、石油化工和化學工業等用。

AY型系列泵是在Y型油泵系列基礎上改造及重新設計的節能新產品，其結構型式，安裝尺寸和性能范圍保持與Y型油泵相同，效率比Y型油泵平均提高5% ~8%。

型號說明

例: 250AYS III 150C

250—泵入口直徑（mm）

A—泵第 一次改造

Y—離心油泵

S—第 一季葉輪為雙吸

III—過流部件零件材料代號

150—泵單級揚程（m）

C—葉輪切割次數（A、B、C··· ···）

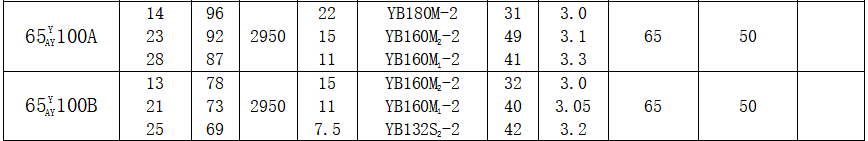

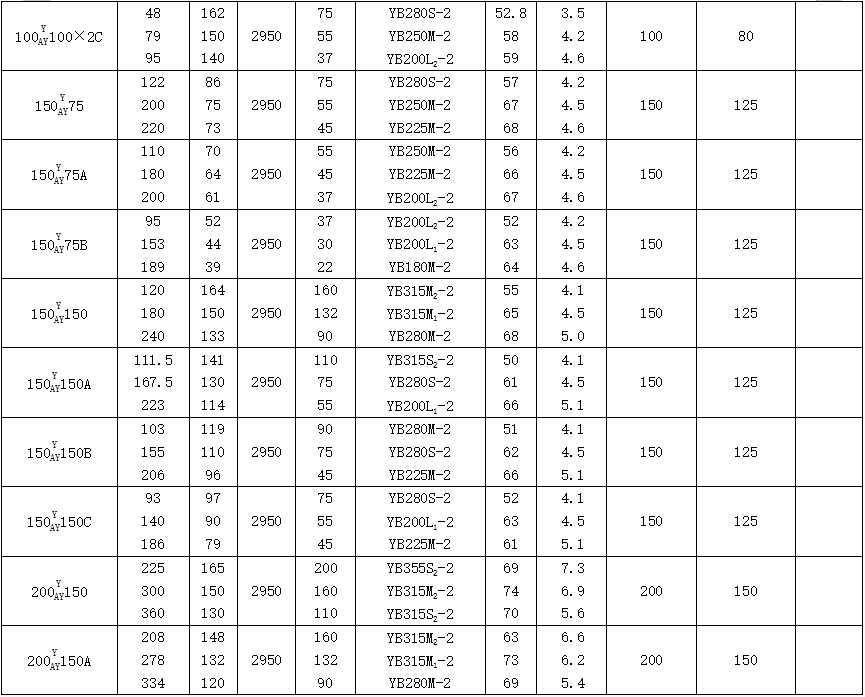

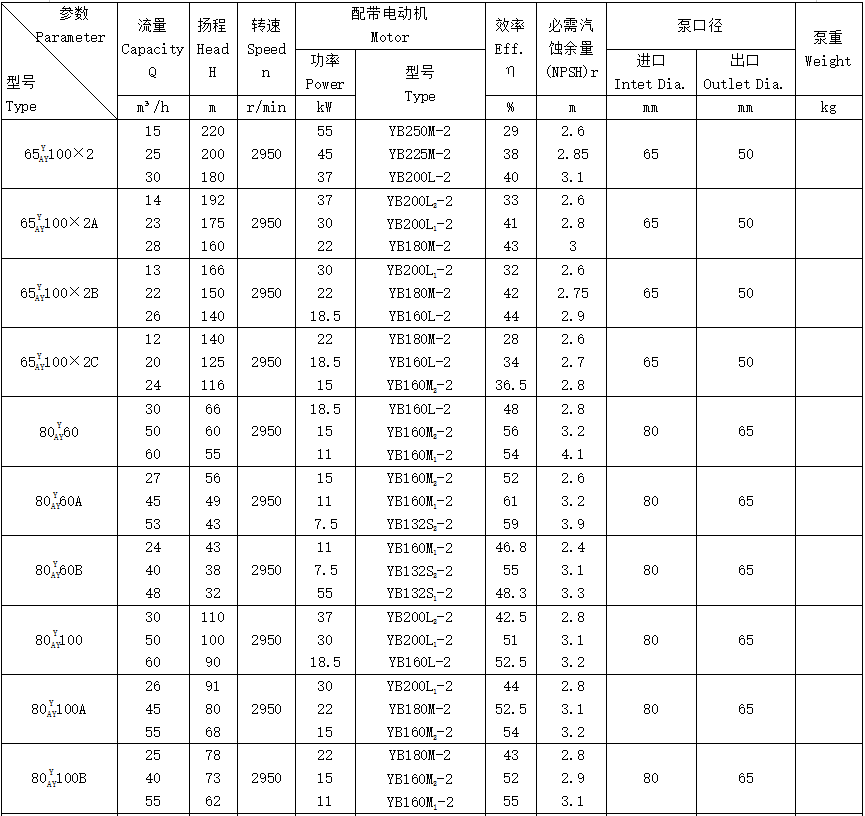

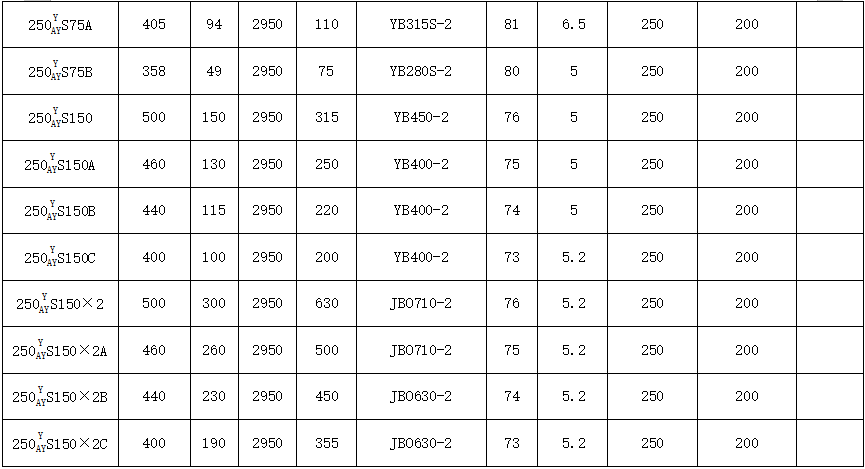

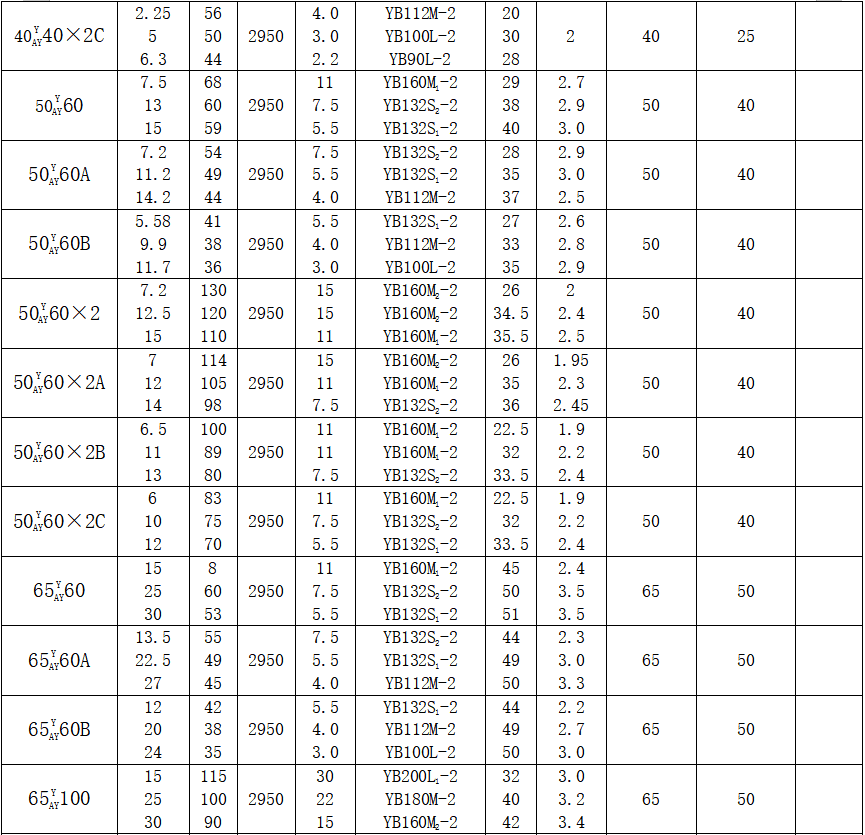

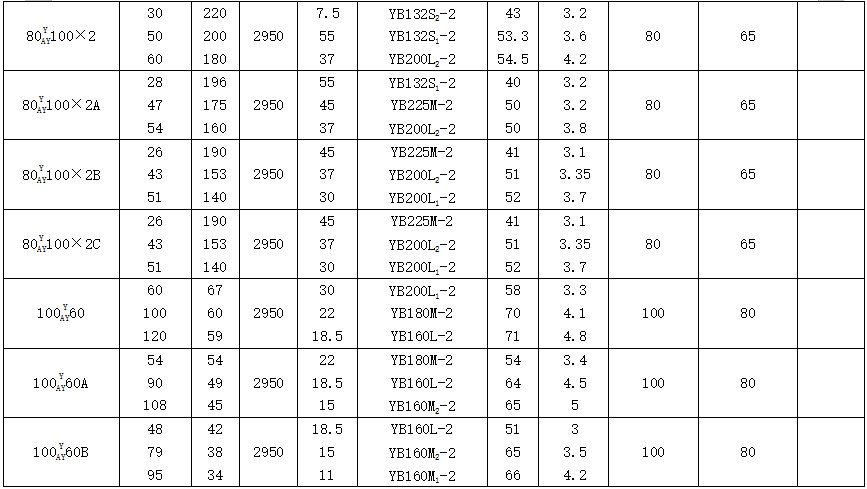

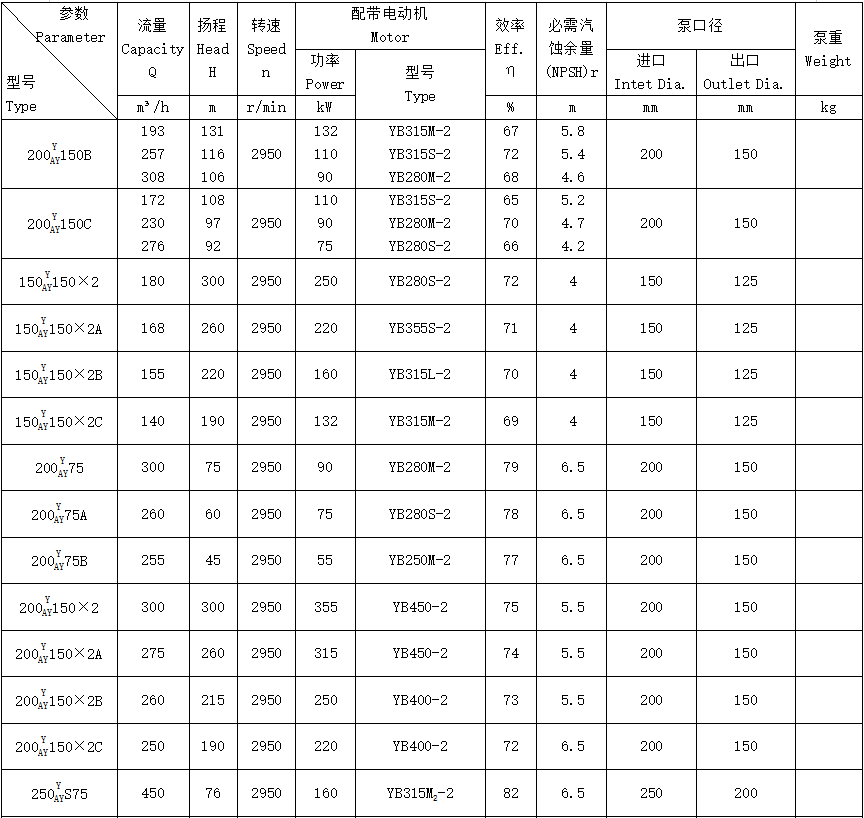

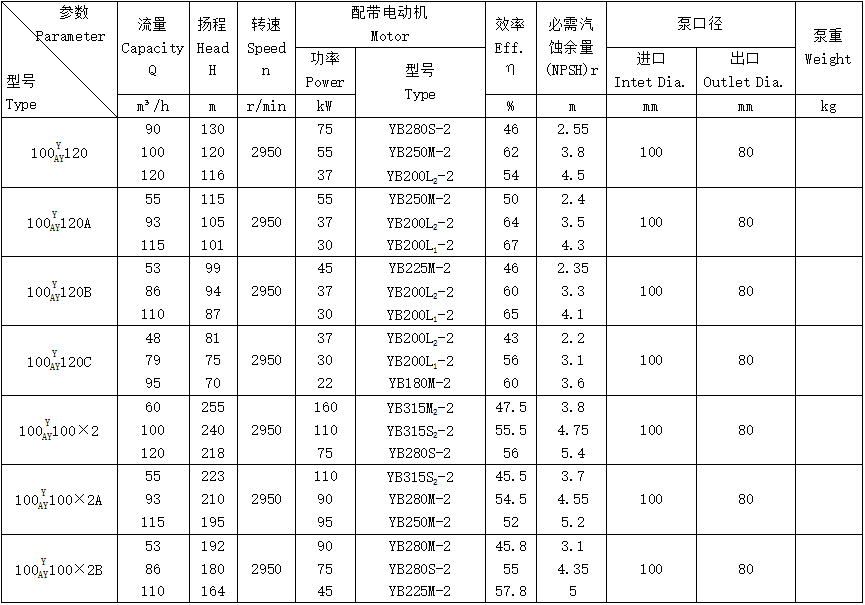

性能范圍

流量：Q=2.5~600m3/h

揚程：H=30~330m

溫度：T=-45℃~420℃

     AY型油泵分為單級單吸、兩級單吸和單級雙吸臂式離心泵；單級雙吸、兩吸單吸、兩級雙吸兩端支撐式離心油泵六種結構型式。

     殼體徑向部分，泵安裝的支承面在軸心線的水平面上，泵的進出口均在垂直向上。泵主要由泵體、葉輪、軸、泵蓋、機械密封部件和軸承部件等主要零部件。泵的軸向力葉輪平衡孔平衡。

      軸承：軸承體內裝有一徑向球軸承和一組推力球軸承，采用甩油環稀油潤滑。軸承體外表面鑄有散熱片，軸承有空冷(T<120℃)、(T=120~260℃)、 (T=260-420℃ )三種方式供不同使用溫度選用，風冷適用于缺水或水質差的地區選用。

       傳動：為了泵檢修方便，采用柔性膜片式加長聯軸器，泵通過聯軸器由電動機直接驅動，從原動機端看，泵為逆時針方向旋轉。
